Mesures
La 545 est équipée d'un AD12100/MFB4, pour lequel il y a très peu de littérature disponible.
Il est en tout point semblable à l'AD12250/M4, qui ne possède pas le capteur piézo mais a les mêmes caractéristiques T/S.
Un post intéressant ici : https://www.facebook.com/motionalfeedbackfreaks/posts/pfbid0hjQhBwLyDp7szZupY2LJkBYJ1gF83HZj2t8uP8FBPhaKZfoibAsvZXhbSRmbRp7ql d'une personne qui s'est construit son propre HP pour une paire de 545 sur la base d'un AD12250/M4.

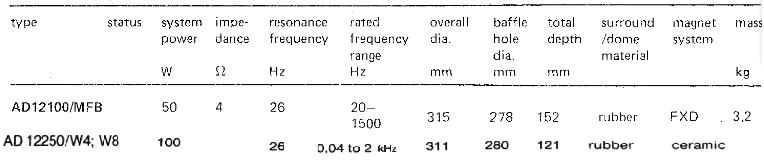

Voici une compilation des données fournies par Philips :

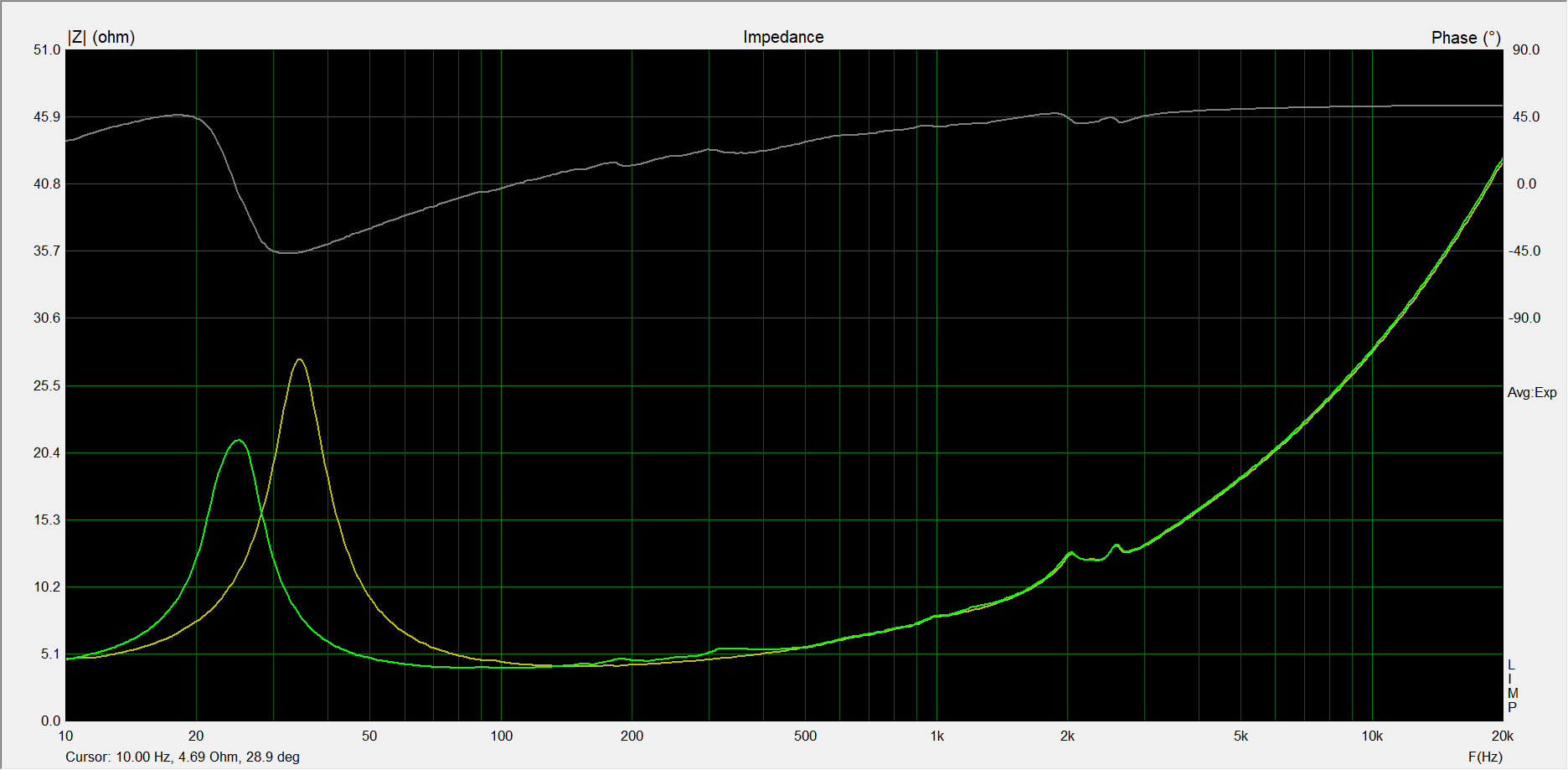

J'ai donc fait les mesures des paramètres T/S ainsi que du capteur MFB.
Les paramètres T/S
AD12100/MFB4
| Paramètre | Description | Valeur | Unité |
|---|---|---|---|
| Paramètres électriques | |||
| Re | Résistance DC de la bobine | 3,57 | Ω |
| Le | Inductance de la bobine | 310,7 | µH |
| L2 | Inductance du modèle étendu (L2R) | 521,3 | µH |
| R2 | Résistance du modèle étendu (L2R) | 11,20 | Ω |
| Paramètres mécaniques | |||
| Fs | Fréquence de résonance | 34,4 | Hz |
| Mms | Masse mobile | 71,6 | g |
| Cms | Compliance de la suspension | 0,299 | mm/N |
| Rms | Résistance mécanique | 4,18 | kg/s |
| Bl | Facteur de force du moteur | 10,01 | T·m |
| Facteurs de qualité | |||
| Qms | Facteur de qualité mécanique | 3,70 | - |
| Qes | Facteur de qualité électrique | 0,55 | - |
| Qts | Facteur de qualité total | 0,48 | - |
| Paramètres acoustiques | |||
| Sd | Surface émissive de la membrane | 510,7 | cm² |
| Vas | Volume d'air équivalent à la compliance | 109,6 | L |
| η0 | Rendement de référence | 0,78 | % |
| SPL* | Sensibilité (2,83 V / 1 m) | 94,5 | dB |
*Sensibilité calculée à partir des paramètres T/S (2,83 V / 1 m, demi-espace)
Le fichier limp : https://docs.stoneset.fr/ELECTRICAL_AUDIO/PHILIPS/_MFB%20Speakers/22RH545/SPEAKERS/AD12100_MFB4.lim
Mesure de la réponse du capteur MFB :
Les conditions de test de Philips sont : haut-parleur non monté, et 0,44 V appliqués sur la bobine (soit 50 mW sur 4 Ω).
Réponse du capteur l'AD1200/MFB4 :
(l'échelle des ordonnées est relative)
Plus d'infos sur le circuit de test ici : https://dlr-audio.com/books/philips-mfb-587/page/mesures#bkmrk-mesure-de-la-r%C3%A9ponse
