Méthode

Cette page décrit la méthode utilisée pour toutes les mesures de paramètres Thiele-Small (T/S) publiées sur DLR-Audio.

Carte son : Focusrite Scarlett 2i2 (3e génération), via la sortie casque.
Logiciel : LIMP (suite ARTA avec license).

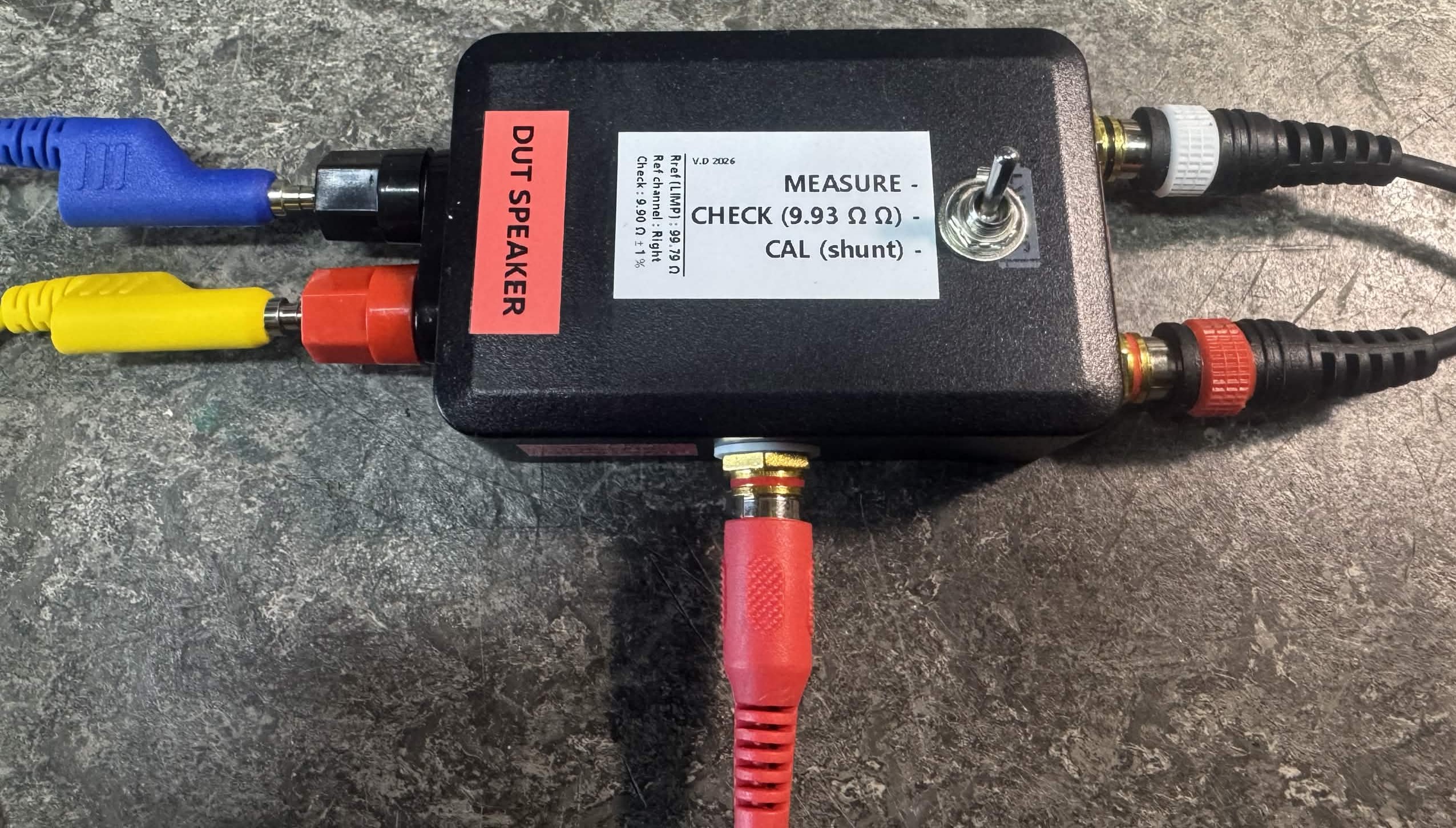

Boîtier de mesure maison : résistance de référence Rref = 99,79 Ω, inverseur trois positions (MEASURE, CHECK, CAL).
Résistance de contrôle : 9,83 Ω.

Scarlett 2i2 : gains au minimum, mode INST/AIR désactivé sur les deux entrées et Direct Monitor désactivés.
LIMP : canal de référence Right, Rref = 99,79 Ω.

Calibration (position CAL, Rref shuntée).
Contrôle sur la résistance de 9,83 Ω (position CHECK) : LIMP doit lire 9,90 Ω ± 1 %.
Compensation des câbles (position MEASURE, câbles du haut-parleur court-circuités).
Re (résistance DC de la bobine) mesurée au multimètre, résistance des pointes déduite.
Diamètre effectif mesuré du milieu de la suspension au milieu de la suspension opposée, moyenne sur deux axes perpendiculaires.
Haut-parleur rodé plusieurs dizaines de minutes, à l'air libre, posé verticalement (axe de la membrane horizontal).
Mesure à vide, puis avec masse ajoutée sans déplacer le haut-parleur. La masse est pesée, répartie symétriquement autour du cache-noyau, et choisie pour abaisser Fs de 20 à 30 %.
Calcul : méthode de la masse ajoutée à Bl constant, optimisation par moindres carrés, modèle d'inductance Le + L2//R2.

Mesures en petits signaux : les paramètres décrivent le comportement linéaire du haut-parleur.
La sensibilité est calculée à partir des paramètres T/S (2,83 V / 1 m, demi-espace), pas mesurée acoustiquement.

Plusieurs articles qui m'ont servi de documentation pour réaliser le boîtier à ma sauce.
