◾️ Philips MFB 545 Studio

Les Philips MFB 545 Studio sont des enceintes actives équipées de la technologie Motional Feedback (MFB), développée par Philips à partir de 1974 pour réduire la distorsion et améliorer la réponse en basses fréquences. Conçues pour un usage en studio ou en écoute haute fidélité, elles intègrent un amplificateur à correction active couplé à un capteur sur le woofer, permettant un contrôle précis des mouvements de la membrane.

Ce document propose une étude complète du modèle : architecture interne, analyse des circuits d’amplification et de contre-réaction, performances acoustiques, ainsi que les principales interventions de maintenance et de restauration.

(Ce document est toujours en cours de rédaction)

La remise en état :

Cela faisait quelques années qu'elles n'avaient pas été démarrées, donc une remise en état était nécessaire.

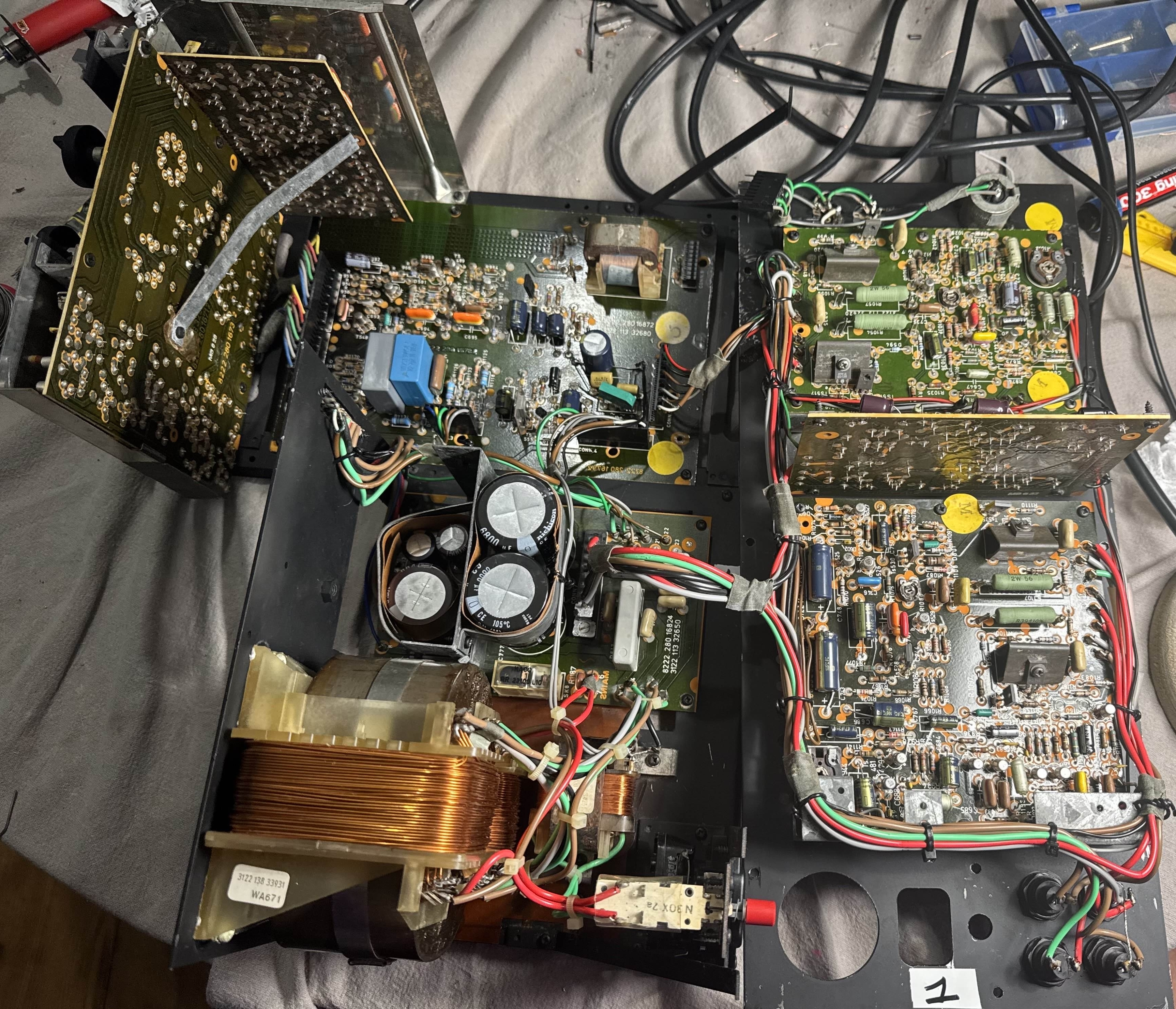

A commencer par le changement de tous les chimiques :

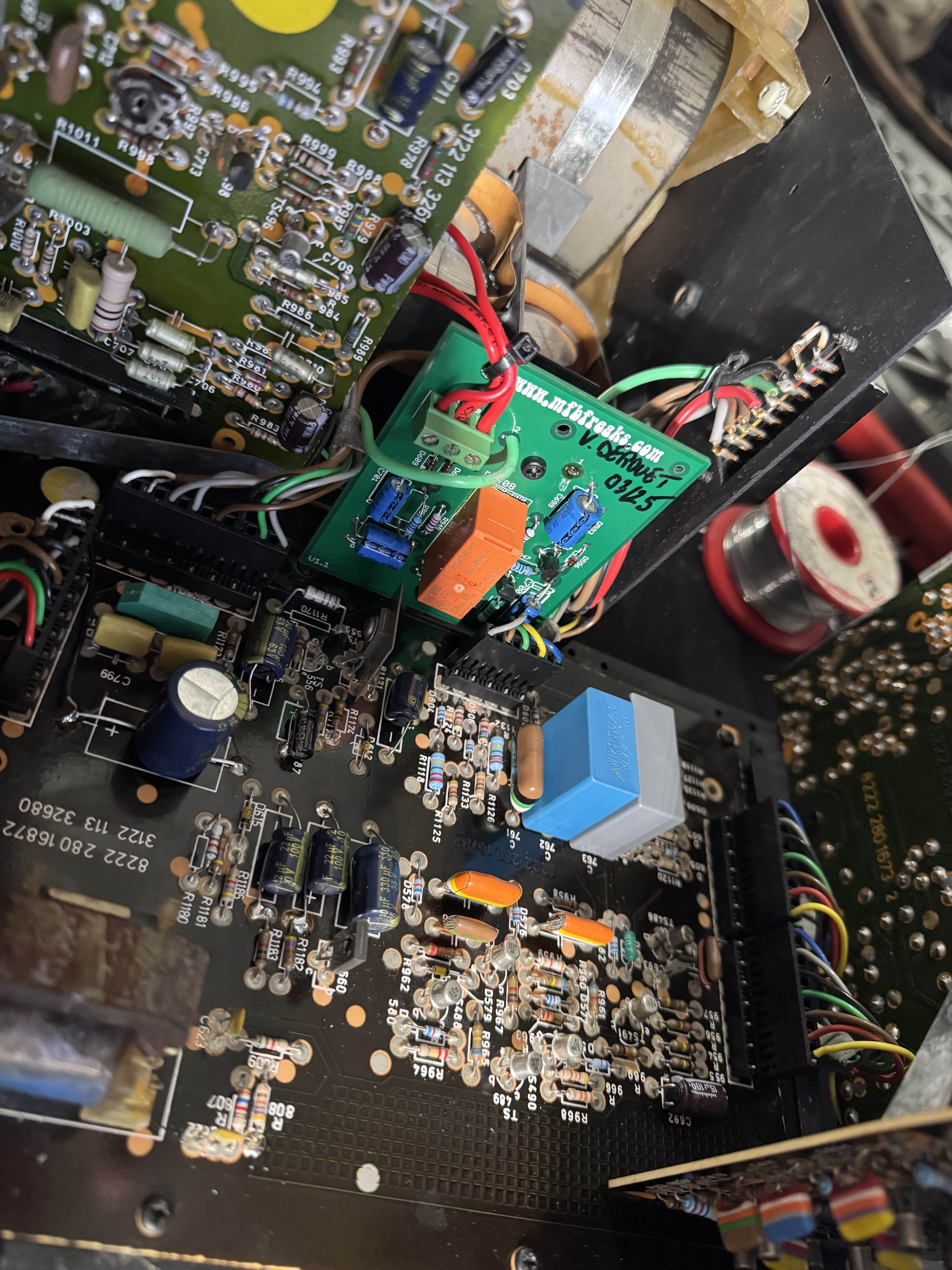

Ajout du système de protection du woofer original, reconstruit par MFBFreaks (à partir de la PL05)

Cela m’aura coûté un aller-retour Lannion-Toulouse pour obtenir cette paire en boîte, dans un état neuf, vendue par une personne âgée et passionnée. Merci encore à lui.

Peinture textile sur les caches avants :

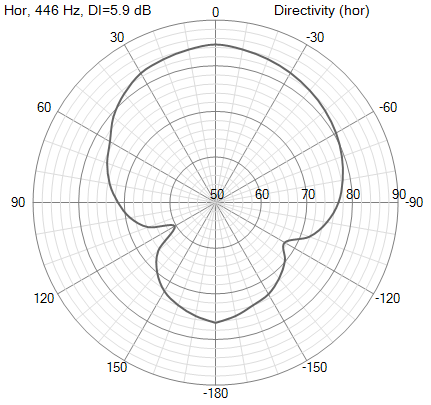

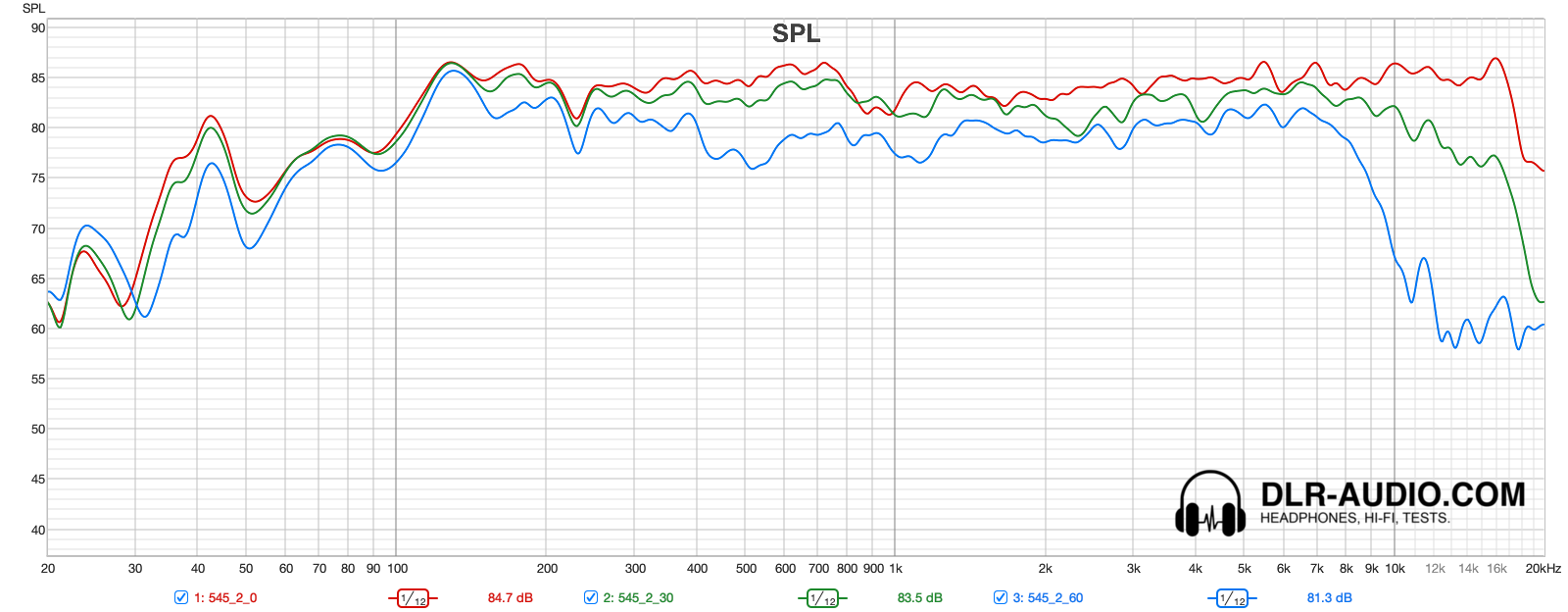

Mesures de la réponse ainsi que de la directivité :

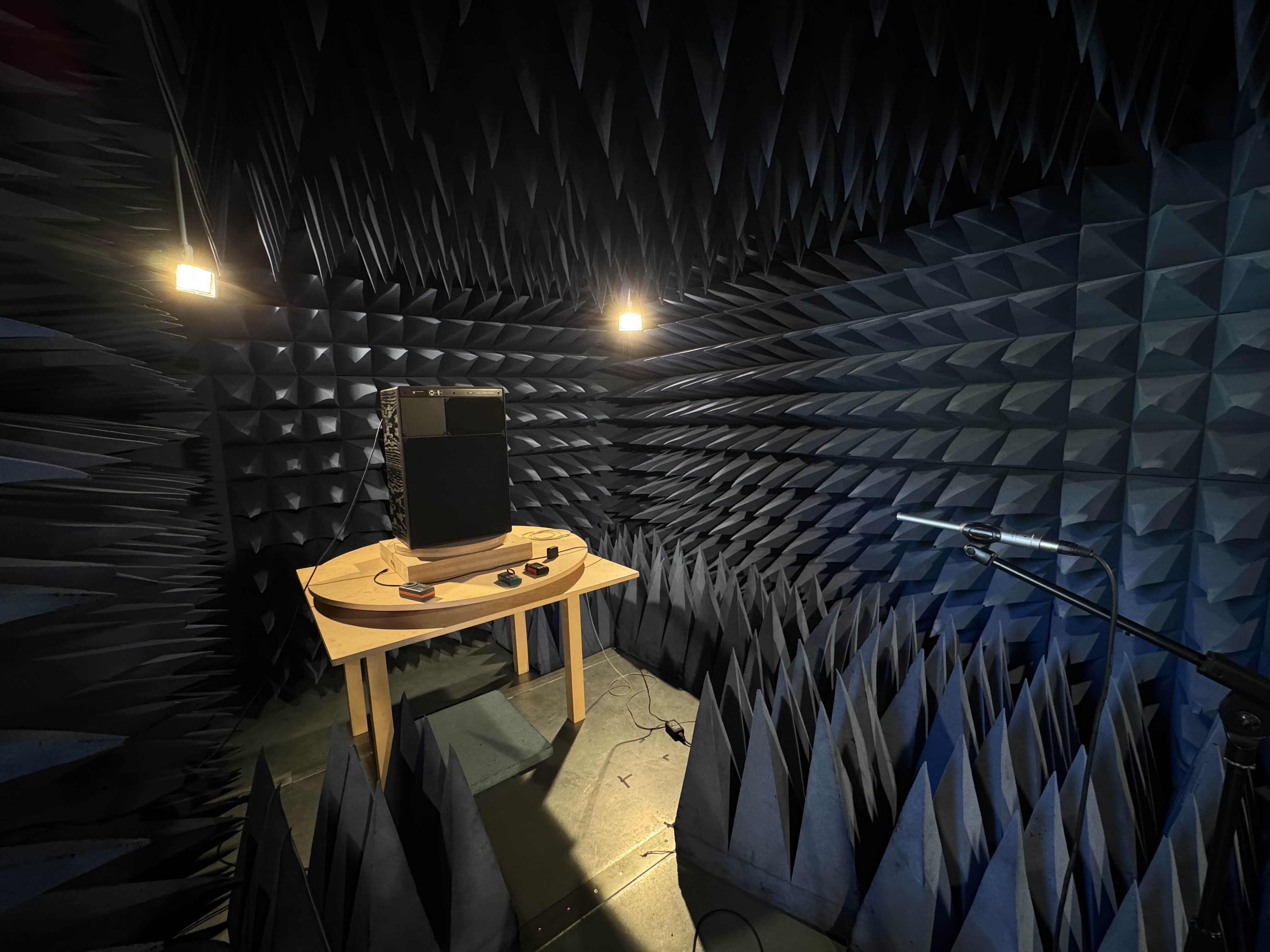

Prise de mesures dans la chambre anéchoïque de l'ENSSAT de Lannion.

Pièces et documentations :

A force d'en restaurer, en partant de tous les états imaginable j'ai été amené à redessiner des pièces 3D pour cette référence. A savoir :

Toutes les grilles de façade (à découper au laser)
La pièce qui corrige le défaut du support de trappe
Les supports de grilles
La trappe en façade complète (avec le fichier photoshop pour le stickers)
Le stickers collé sur les grilles
Le coin autour des grilles
Les boutons de réglages
Le support de trappe au complet

Pour l'impression, je recommande JLC3DP, en SLA pour la plupart des pièces.

Merci à M. Didier Amizet pour le partage de ces modélisations des pièces pour la 545 ainsi que M. Valentin Rousse pour la modélisation de la trappe et du pion ds grilles.

Les ressources :

Et une autre qui avait aussi besoin d'une grosse restauration : (en cours...)
