La restauration

Les MFB 545 sont les enceintes les plus complexes en terme de conception éléctronique et mécanique.

Il en résulte à trois amplificateurs indépendants, des filtres actifs et passifs, une alimentation linéaire : le tout sans une once de numérique.

Les choix de topologies des étages de puissance et de traitement du signal sont assez simple. Le dépannage est accessible car les manuels de services ainsi que les composants utilisés ne sont pas très exotiques.

J'ai pu restaurer 6 paires, dont une que je possède en système d'écoute principal.

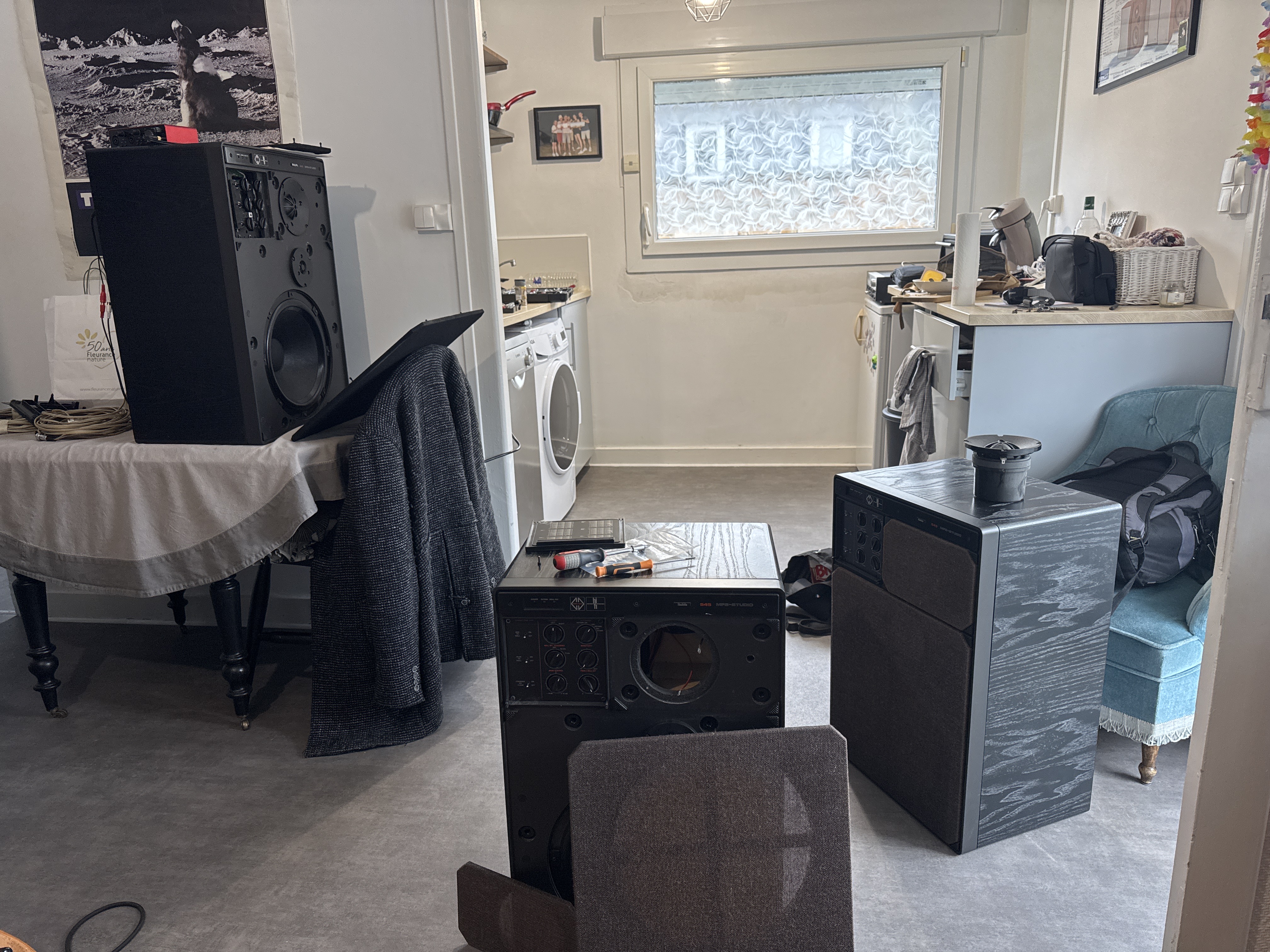

Exemple d'un gros arrivage :

Travail sur les caisses :

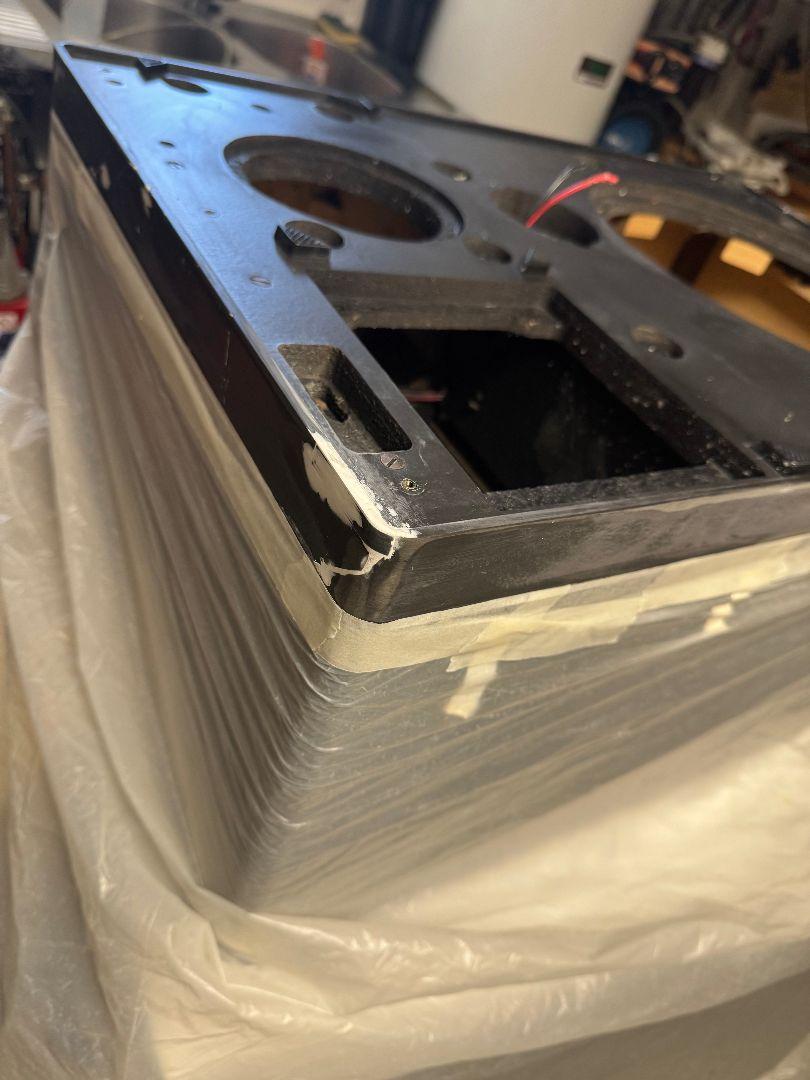

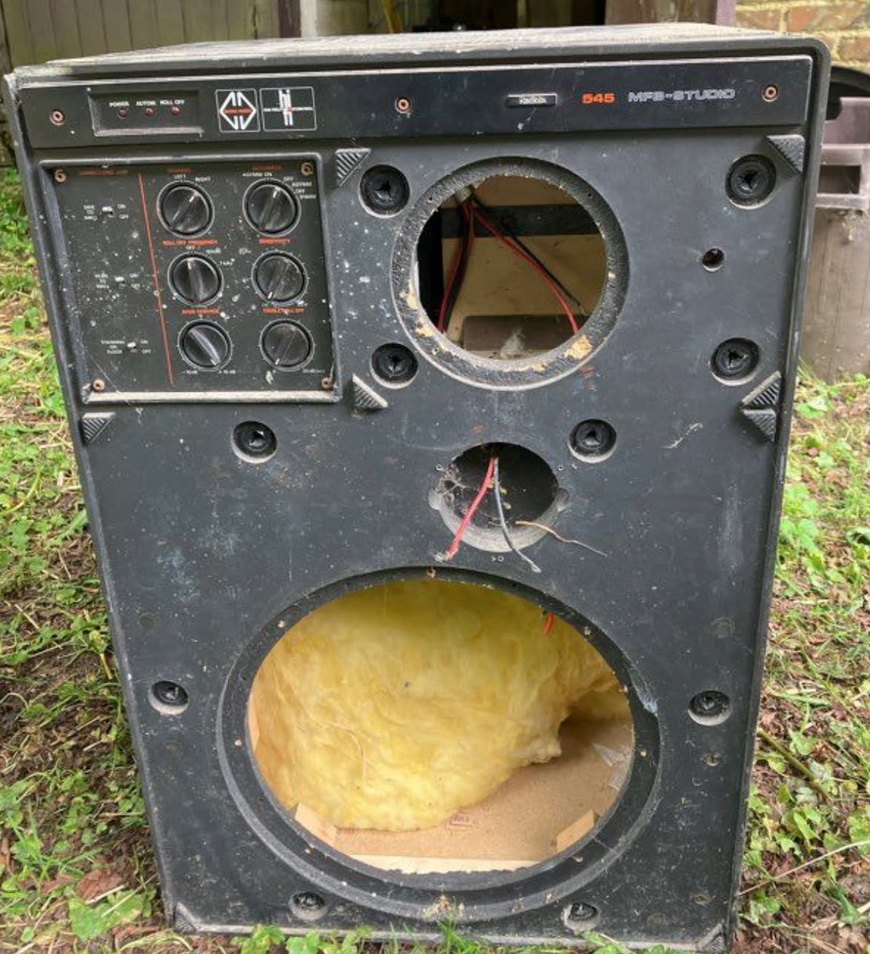

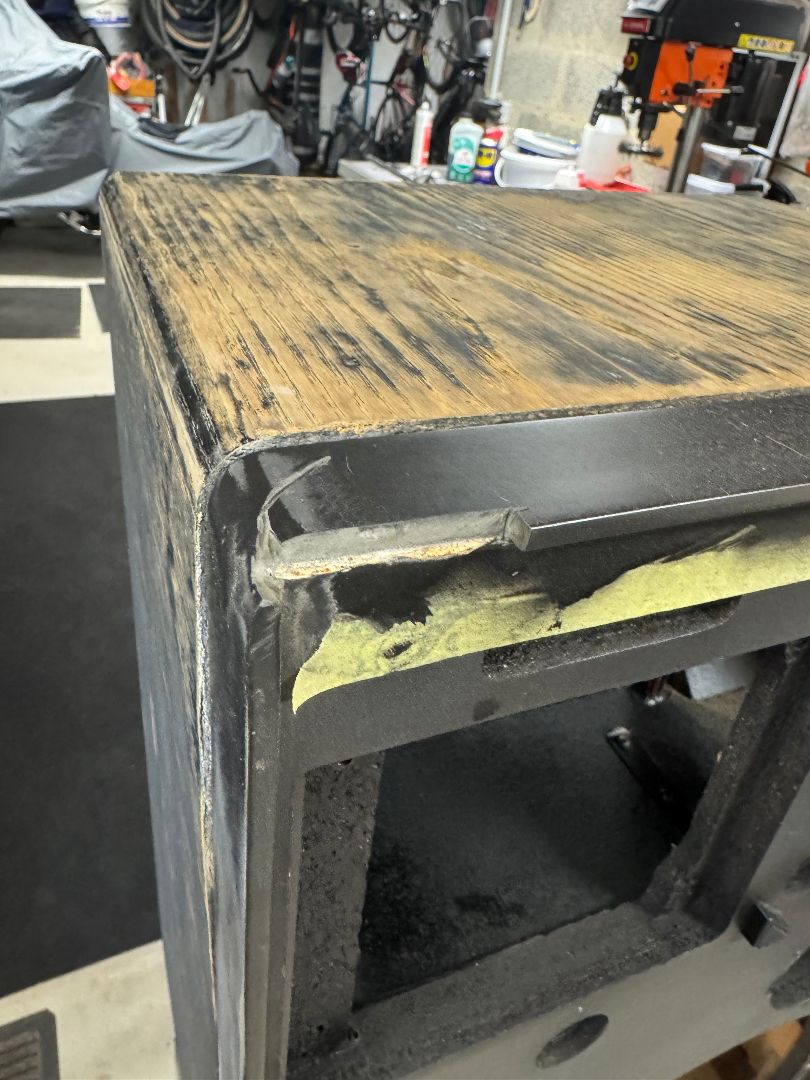

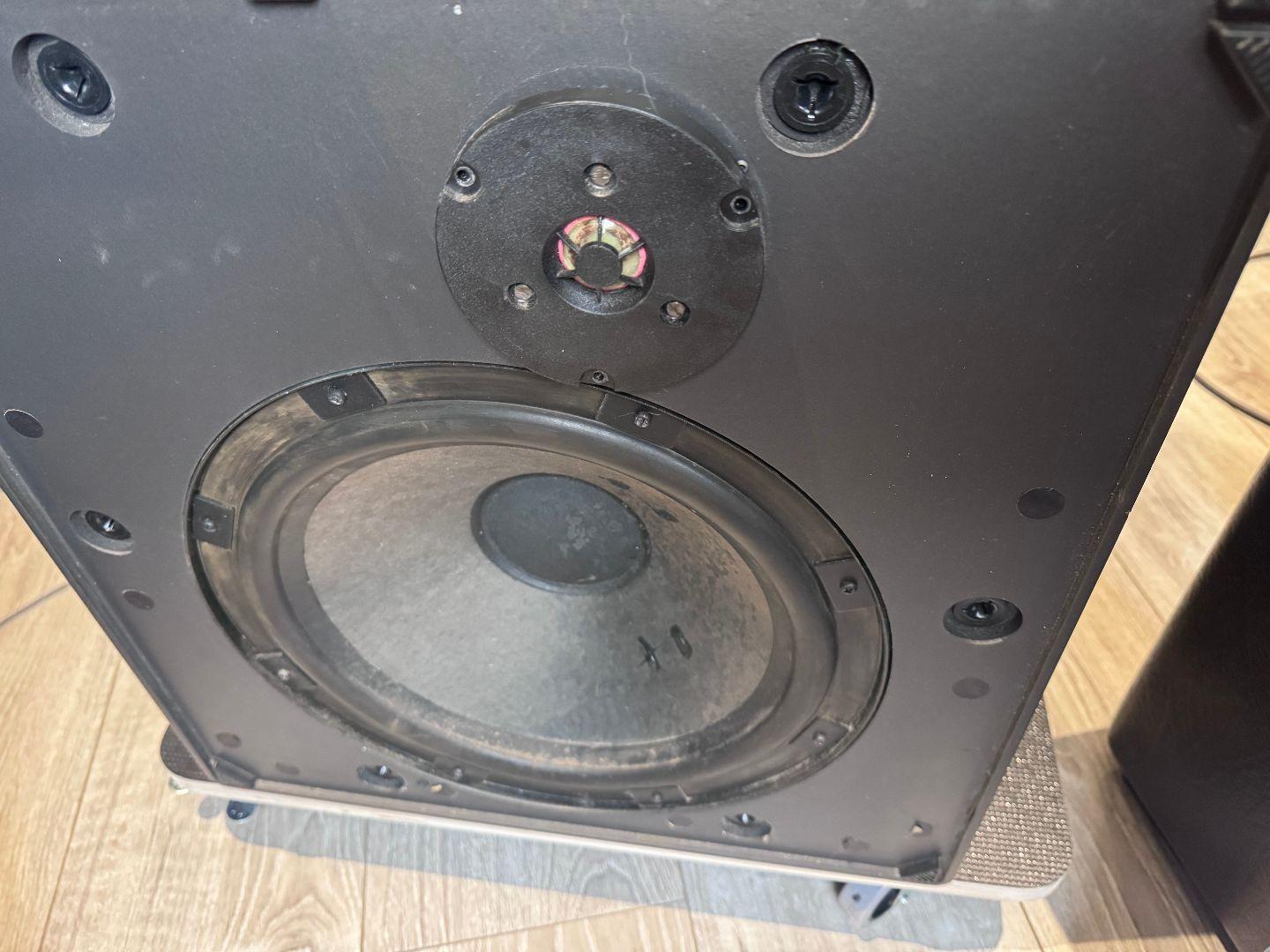

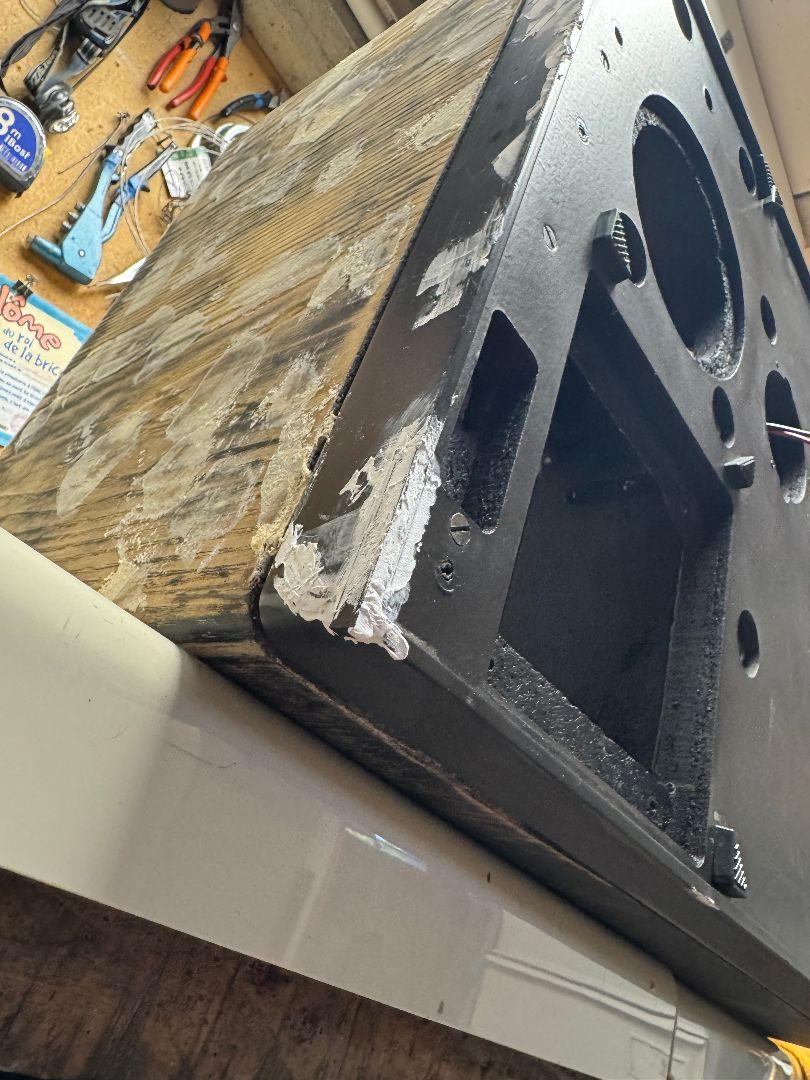

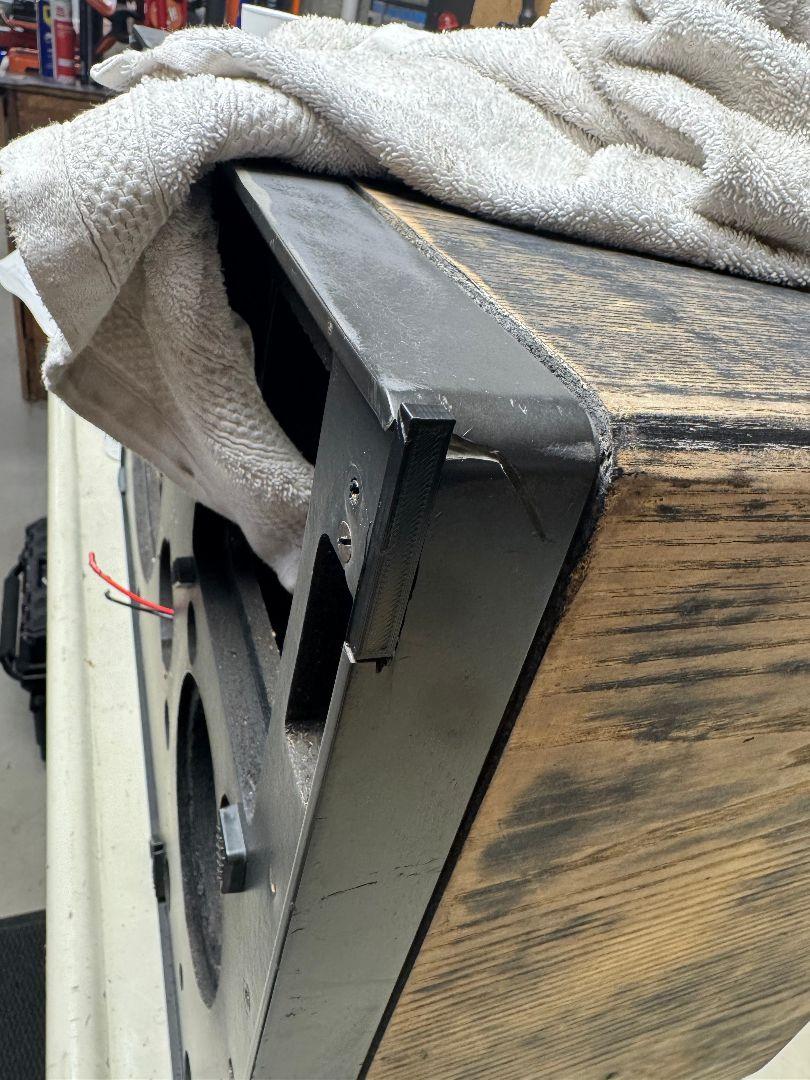

A réception, gros défi de restauration qui ce présente :

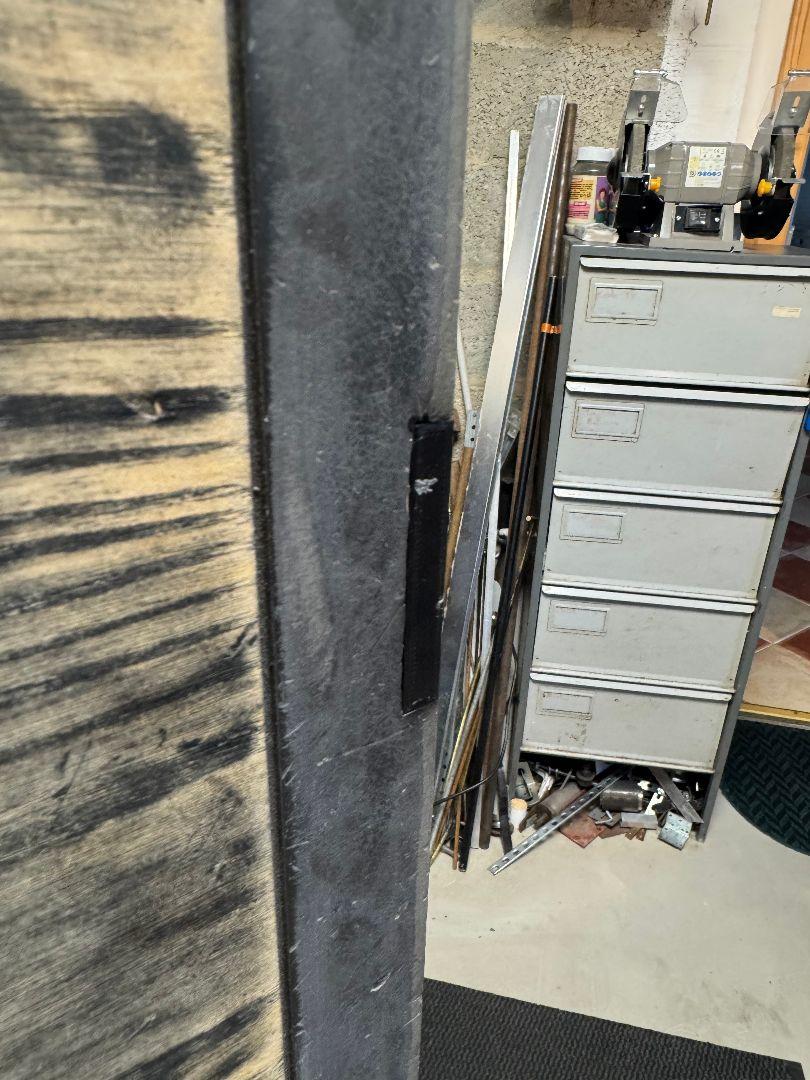

Découpe et agrandissement des fissures puis reprise de l'angle avec une pièce imprimée en 3D et du filler plastique :

Puis ponçage pour obtenir l'angle voulu.

Autre pièce imprimée en 3D :

Ponçage en cours :

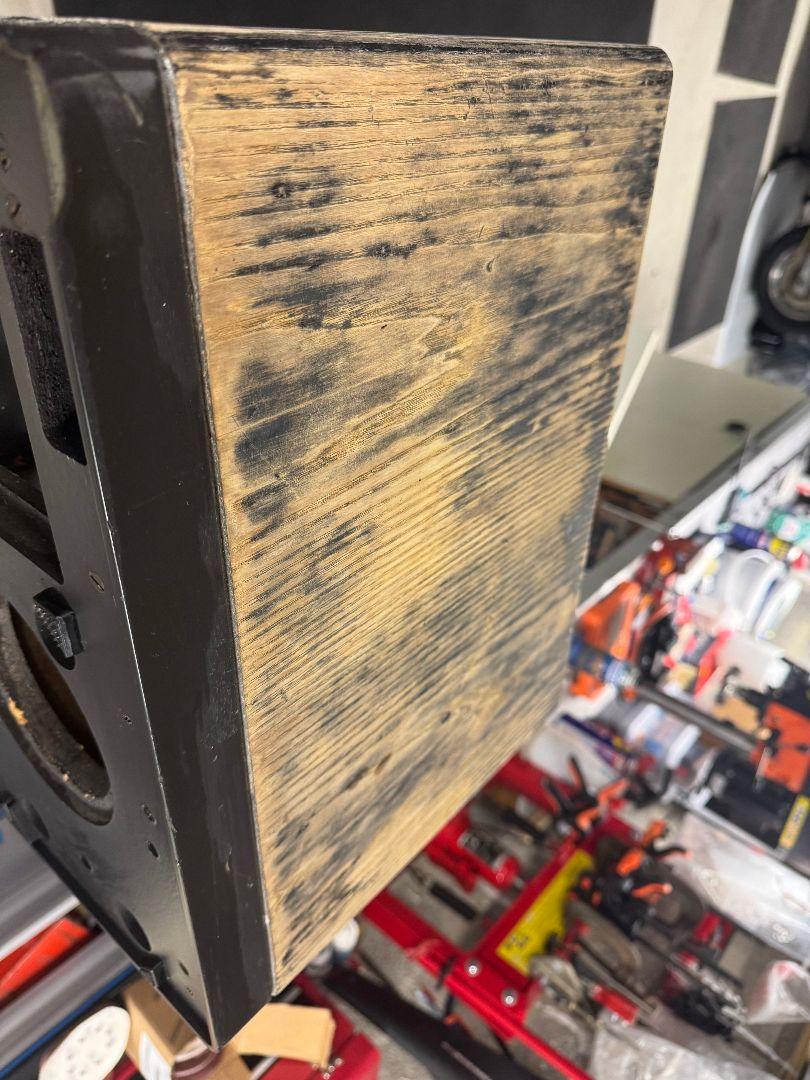

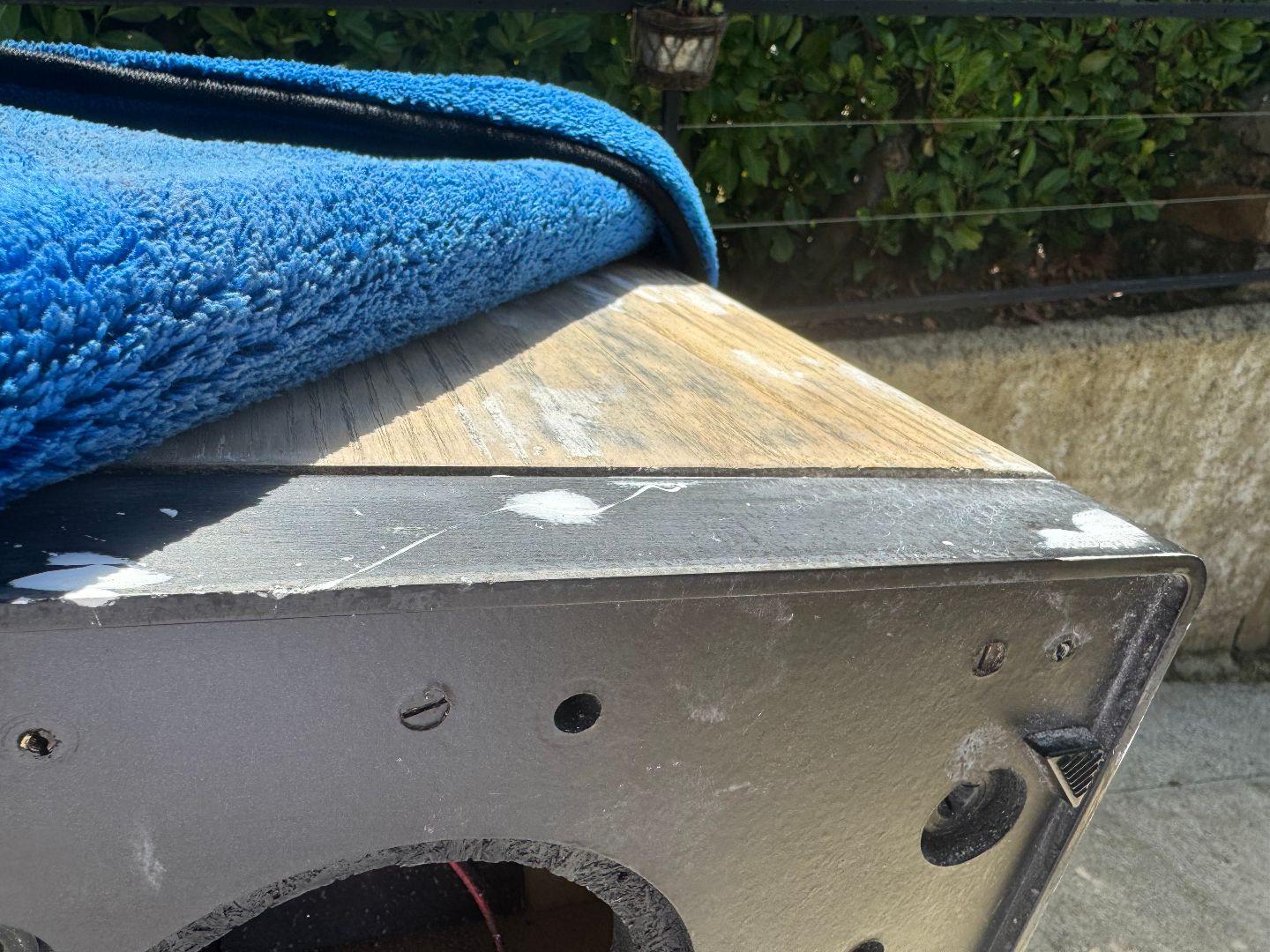

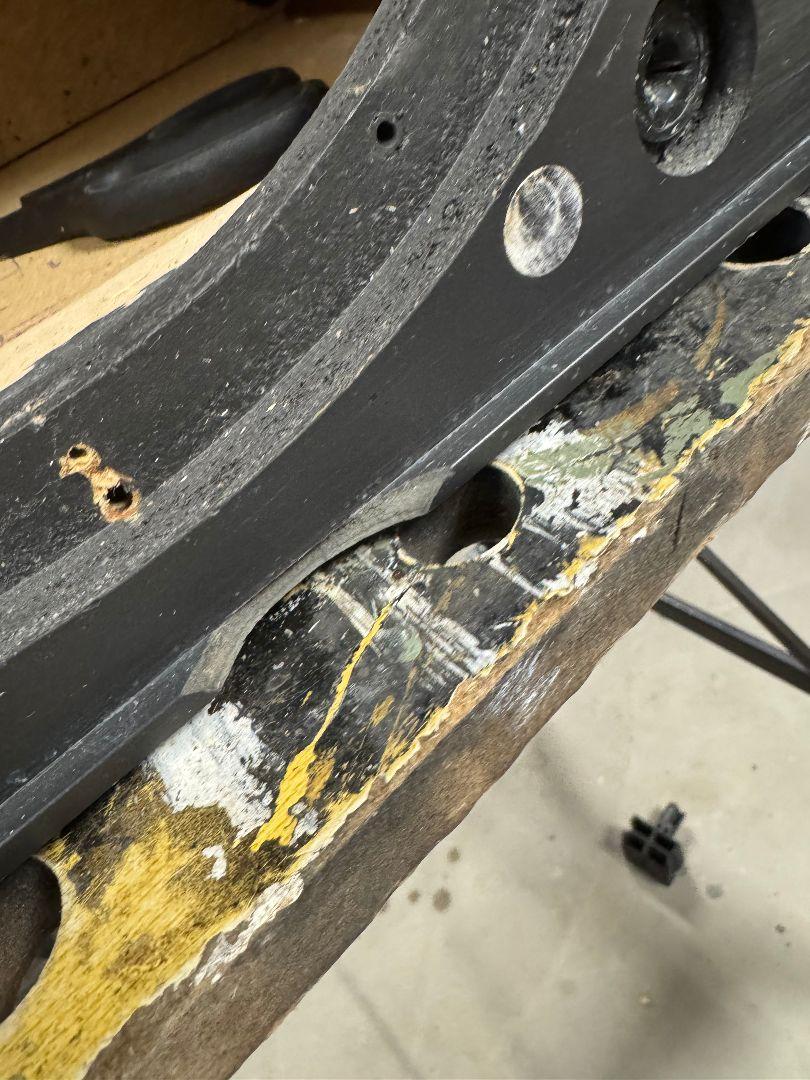

Une boiserie qui à souffert, assez difficile a récupérer :

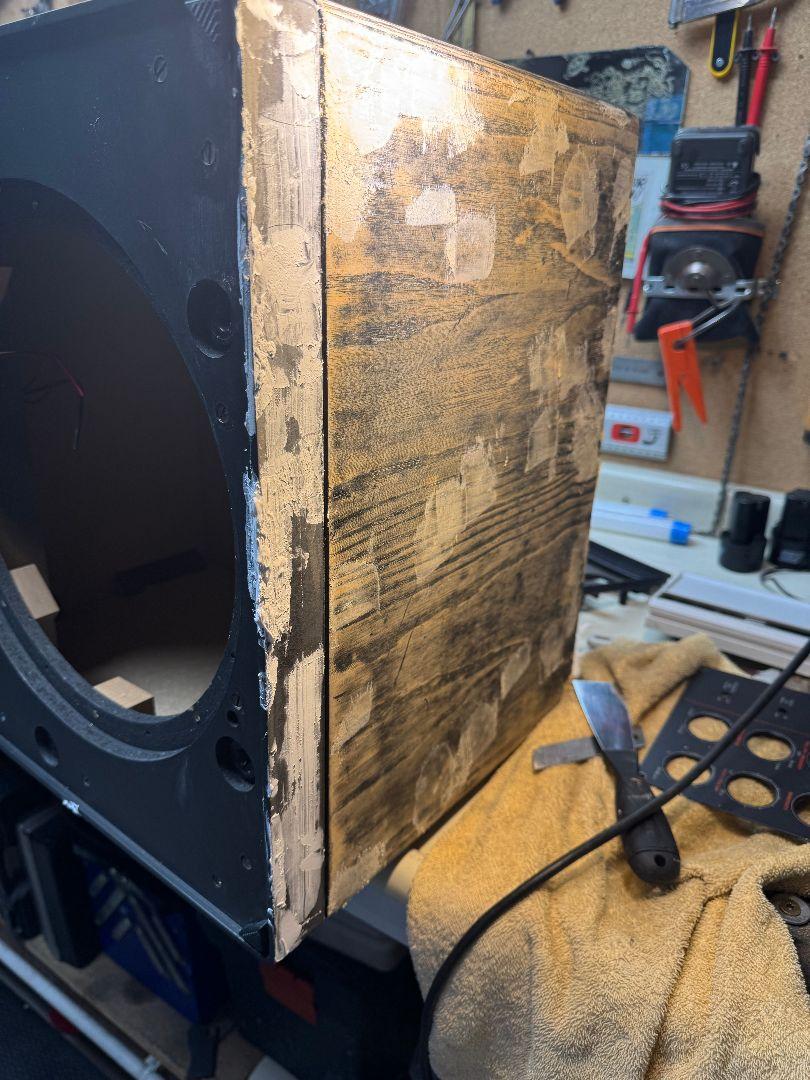

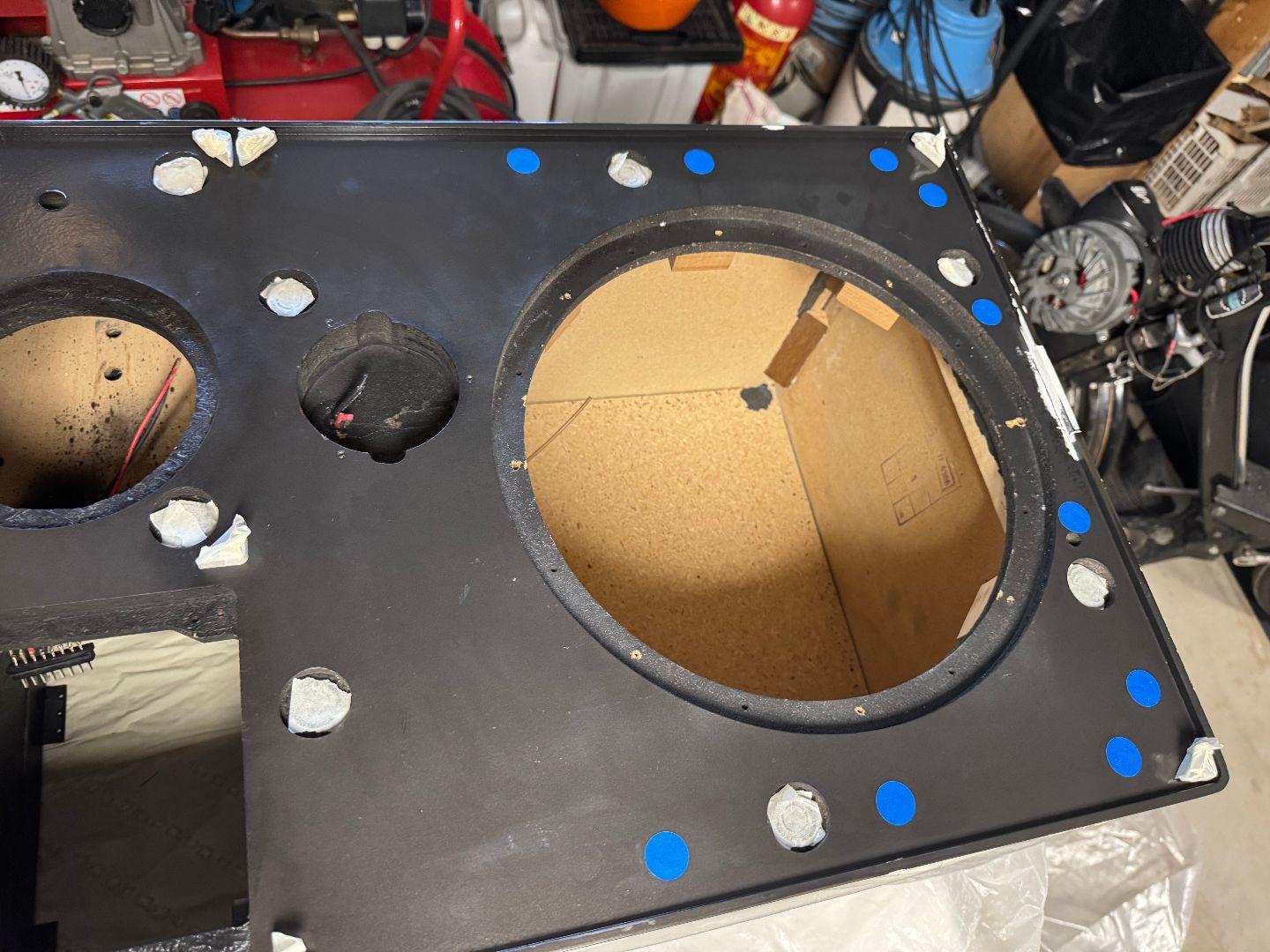

Pose du mastic bois et filler plastique :

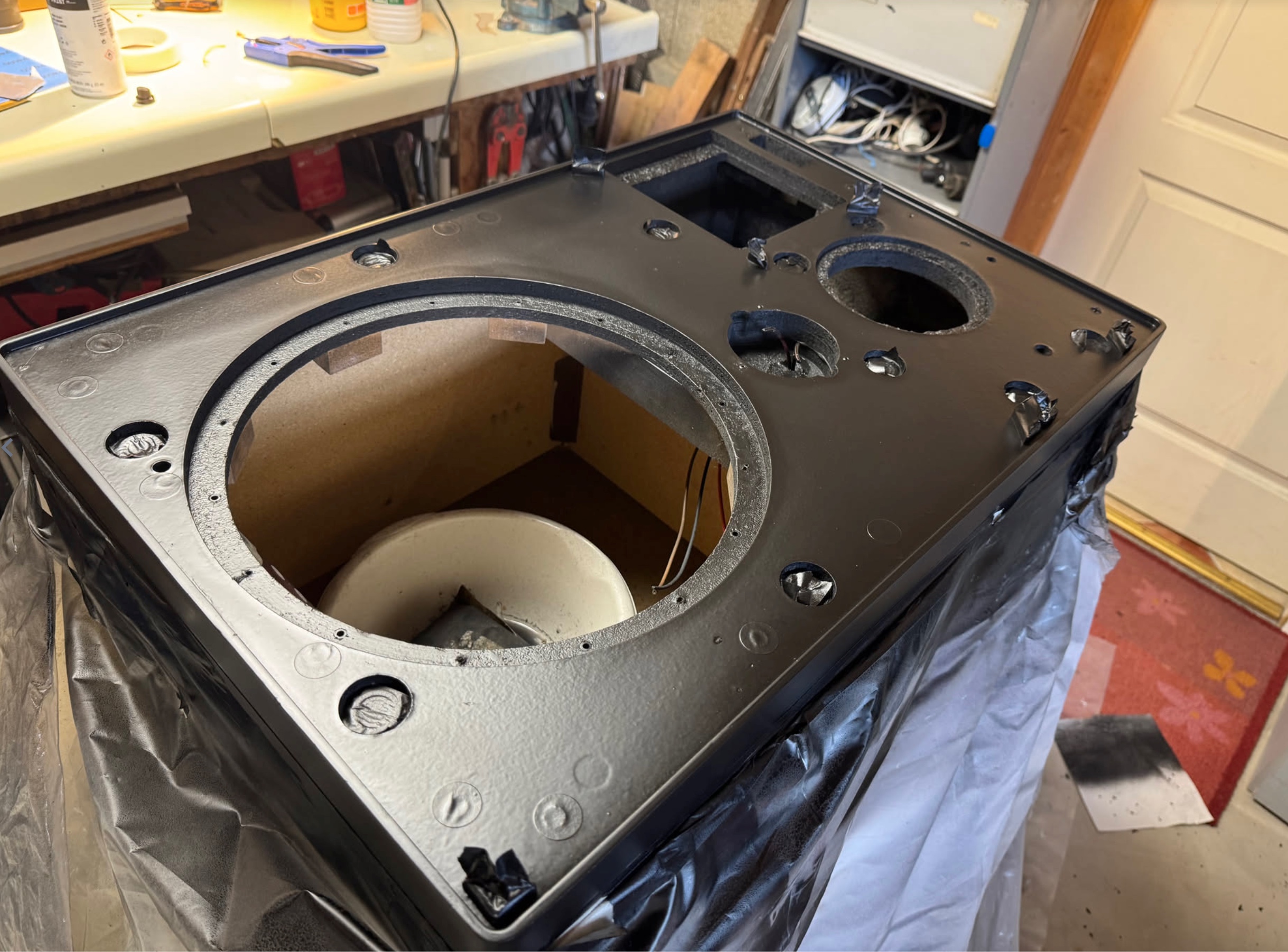

Peinture de la caisse :

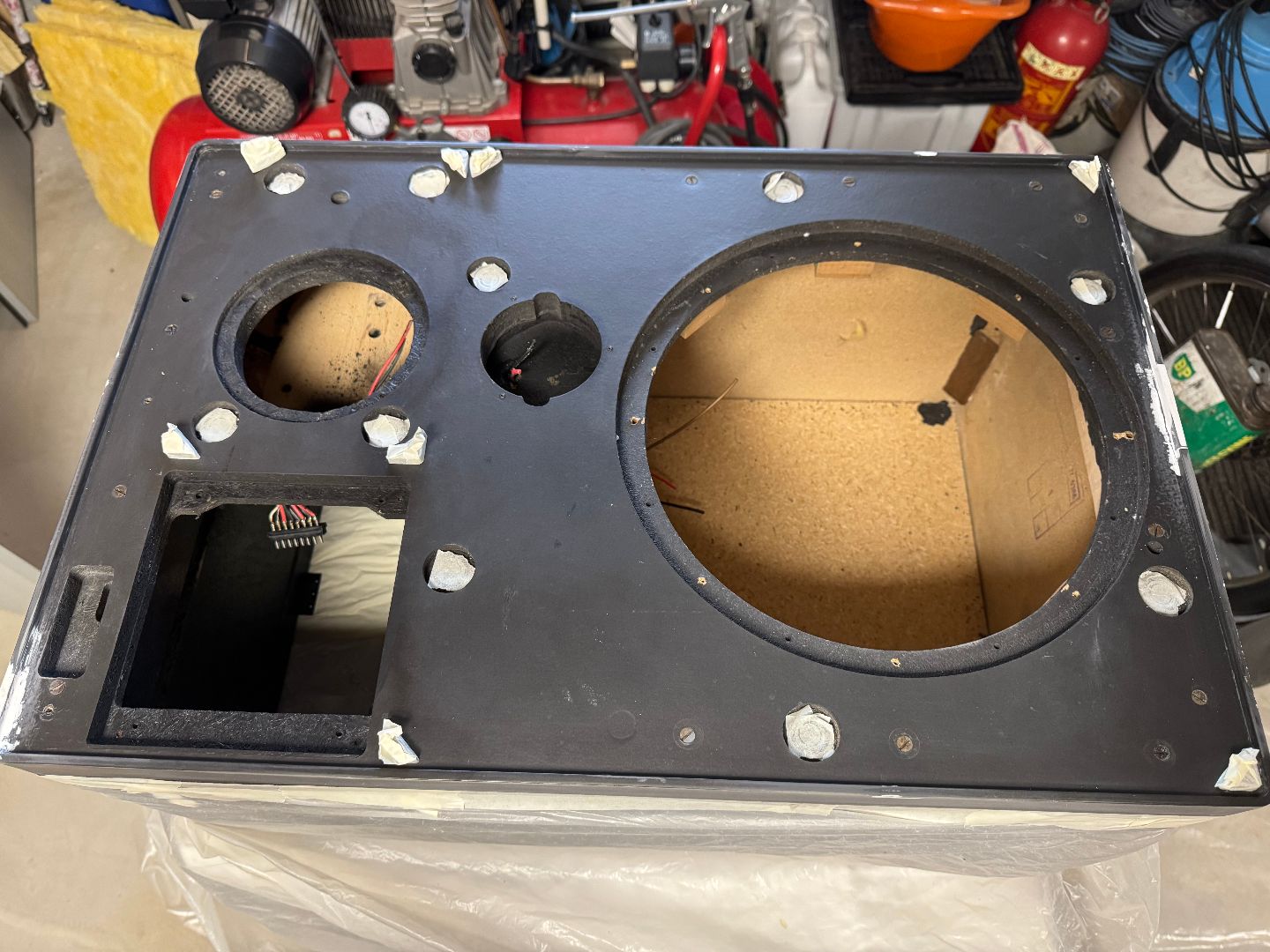

Préparation de la façade :

Peinture appliquée :

Peinture de la visserie :

Reprise de l’électronique :

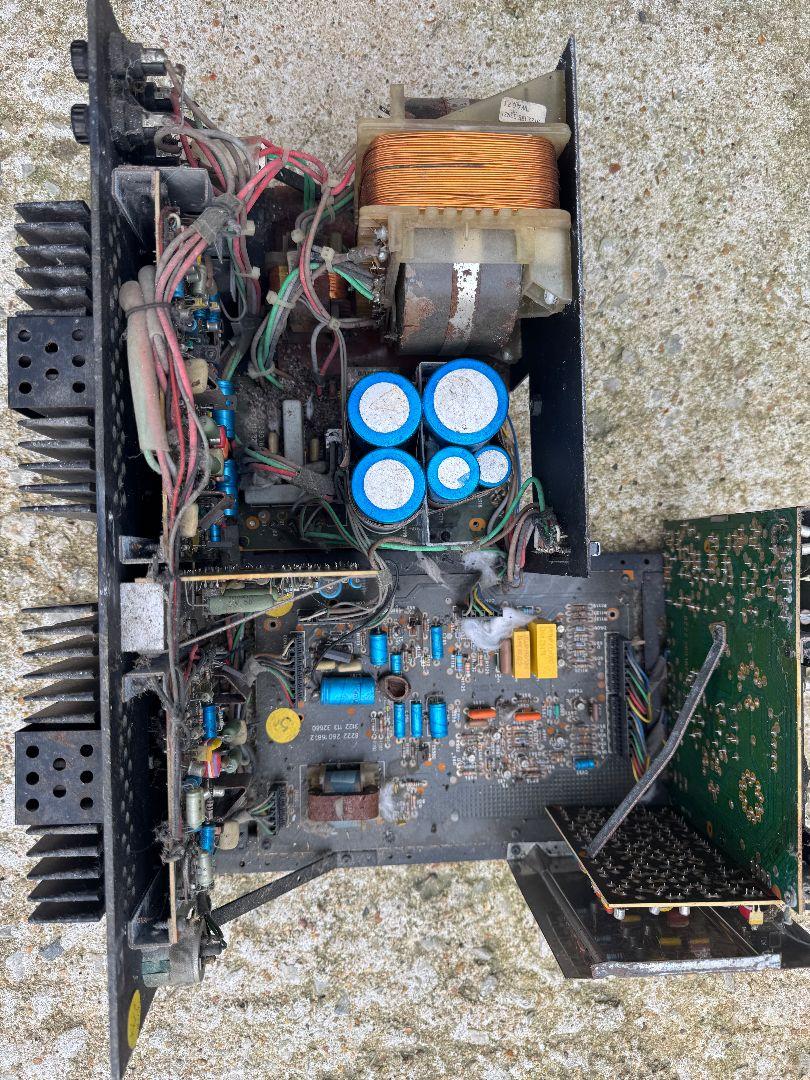

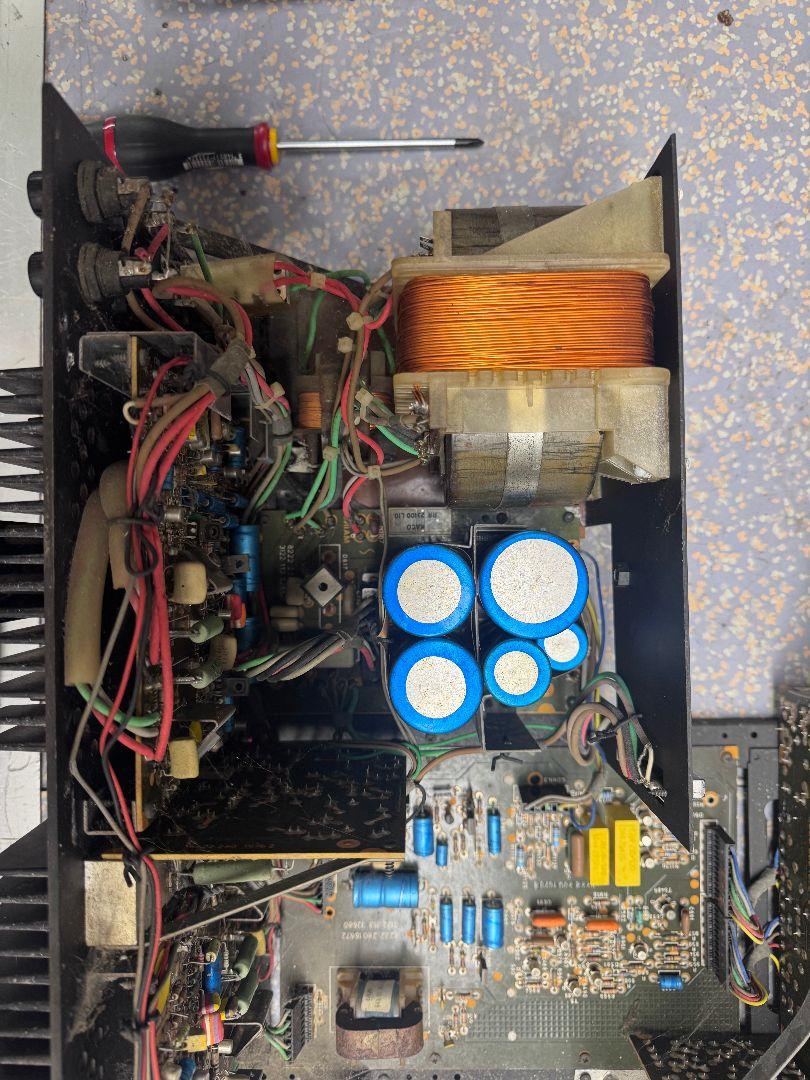

Quelques exemples dans l'état avant restauration (laisse à désirer...):

Cela faisait quelques années qu'elles n'avaient pas été démarrées, donc une remise en état était nécessaire.

Après nettoyage des cartes à l'eau et au savon (puis séchage) :

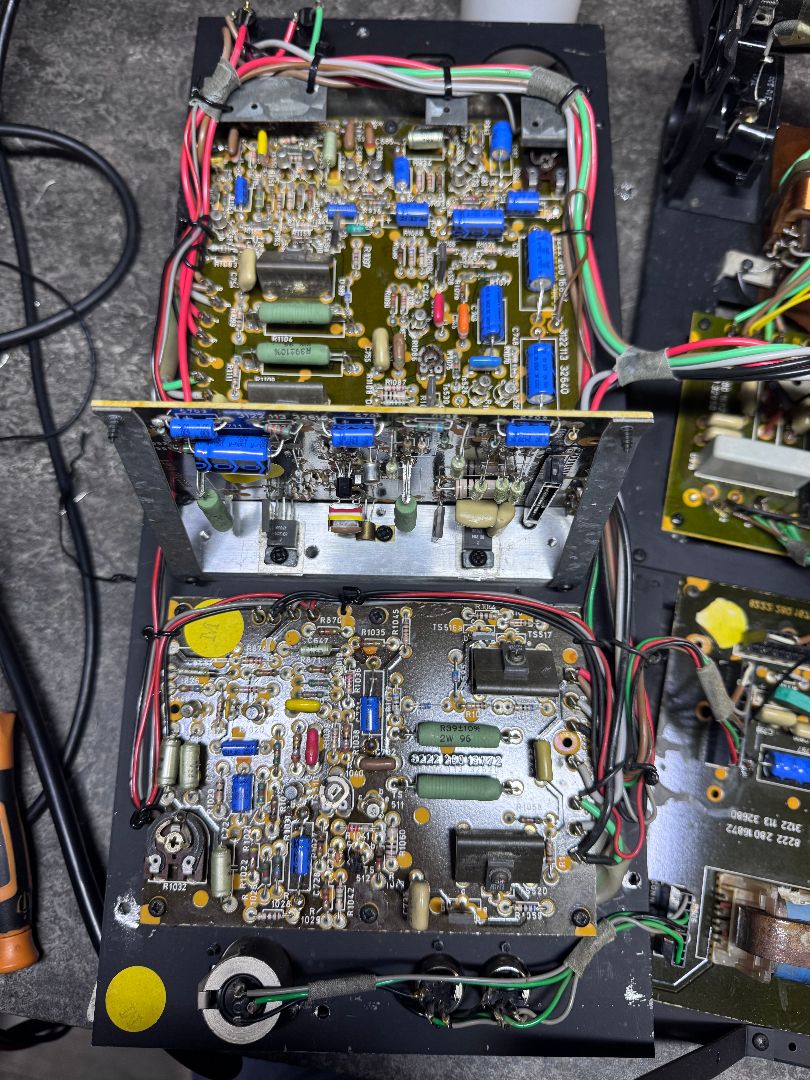

Cartes amplificateurs :

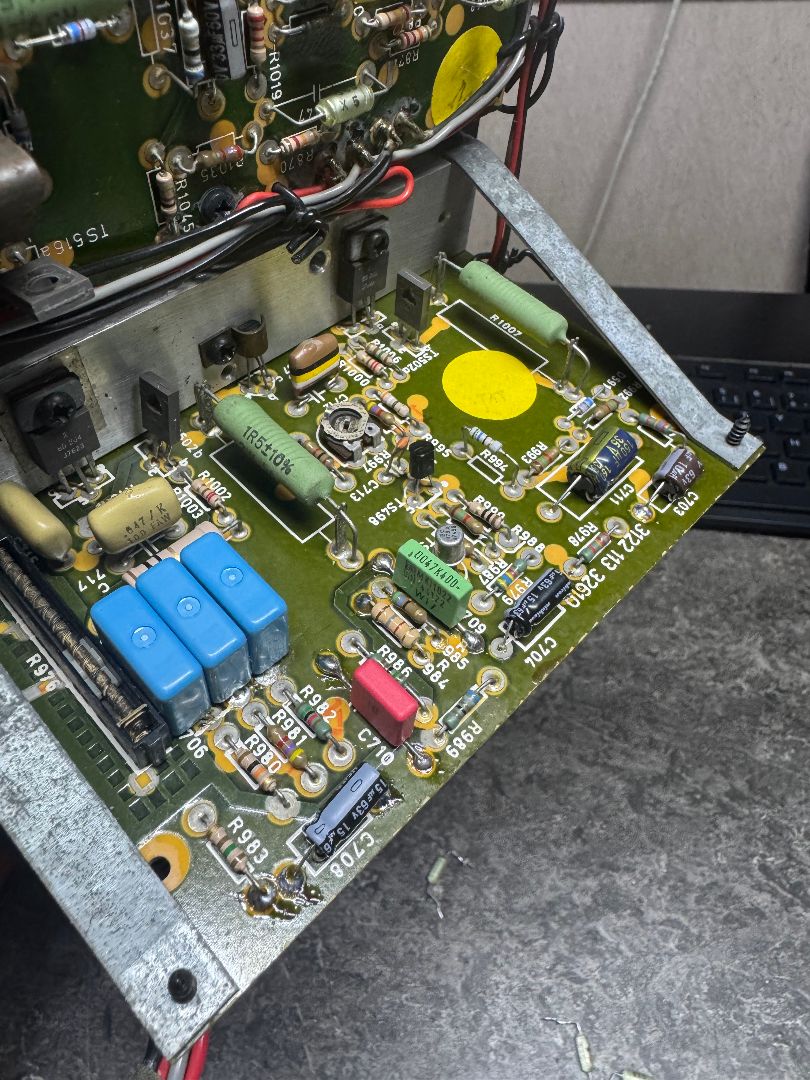

A droite, modification de l'amplificateur des mediums pour une réponse plate, adaptation nécessaire à faire pour passer d'un AD210 (dôme papier) à un dôme AD211 (dôme tissus).

Alimentation, filtres et amplificateurs :

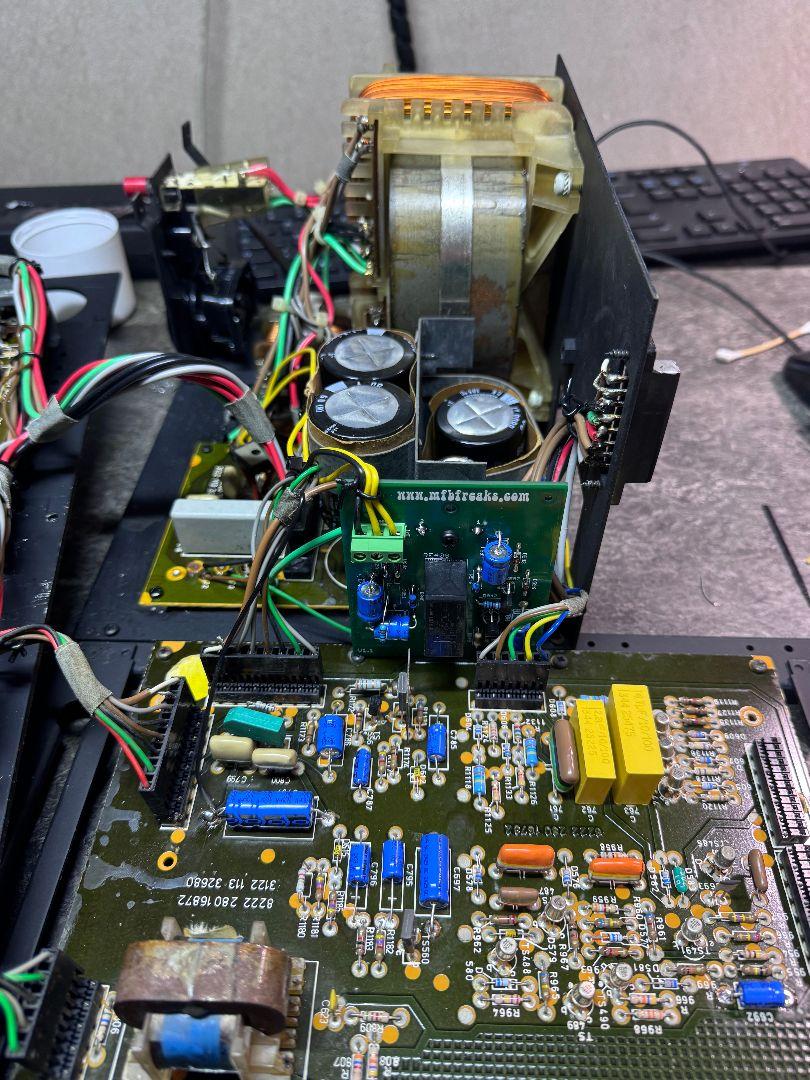

Ajout du système de protection du woofer original, reconstruit par MFBFreaks (à partir de la PL05).

Je le fais systématique dès qu'il n'est pas présent, les AD12100/4MFB sont très difficile à trouver...

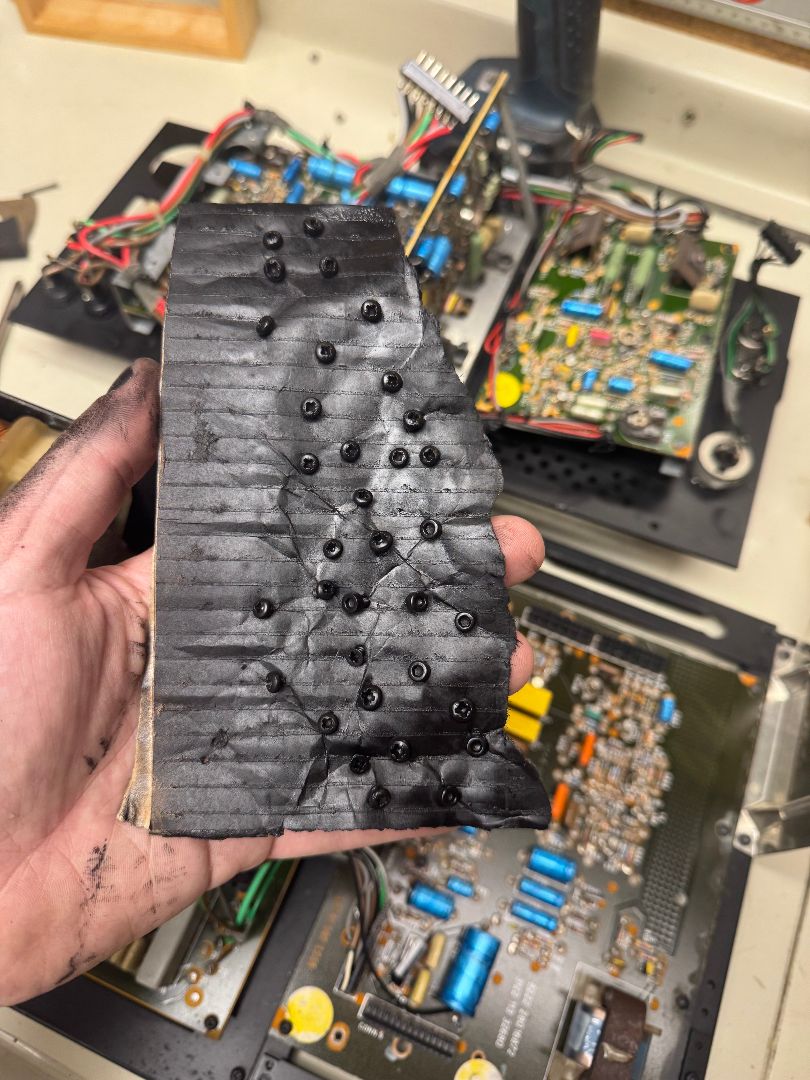

Pour une paire d'enceinte, voici les anciens condensateurs :

En pleine restauration...

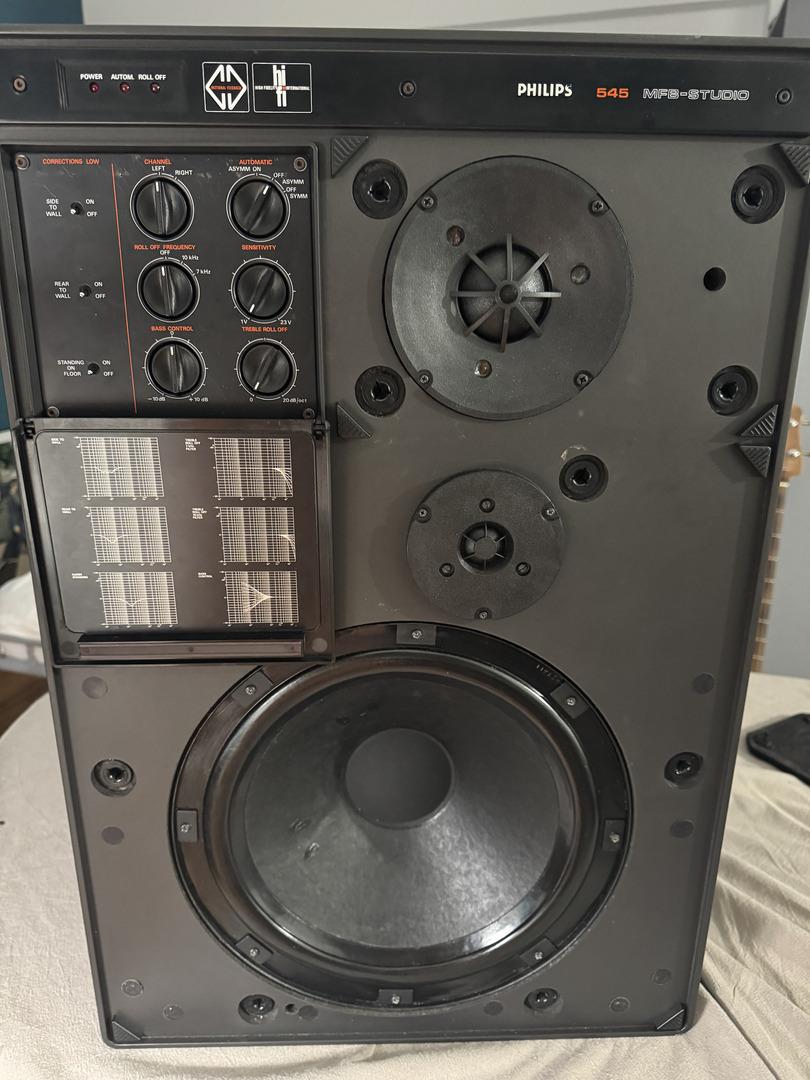

Pour ma paire personnelle, cela m’aura coûté un aller-retour Lannion-Toulouse pour obtenir cette paire en boîte, dans un état neuf, vendue par une personne âgée et passionnée. Merci encore à lui.

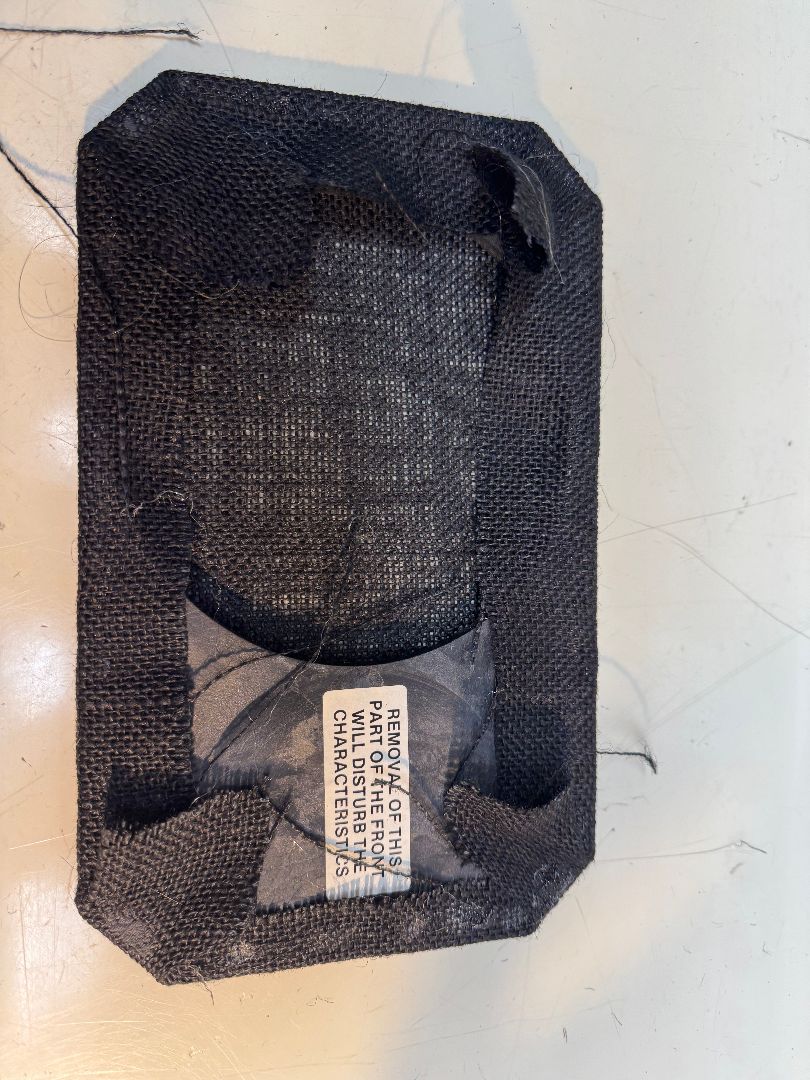

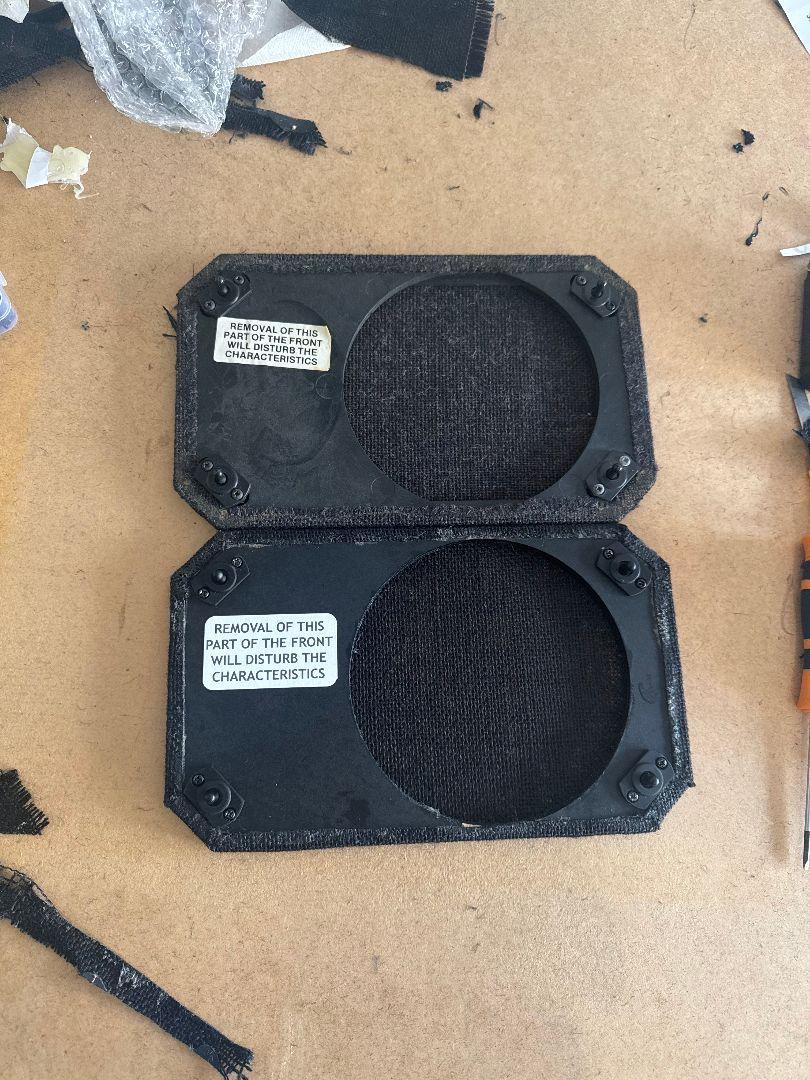

Peinture textile sur les caches avants :

J'ai aussi la comparaison entre une façade refaite à neuve, découpe laser dans du medium, étiquette imprimée, et les pions en 3D.

A droite, le changement de tissus.

A choisir le changement de tissus est bien plus propre, la peinture pour textile à un rendu assez médiocre mais pu suffire si les tissus d'origine sont en parfait état (déteint mais pas de trou)

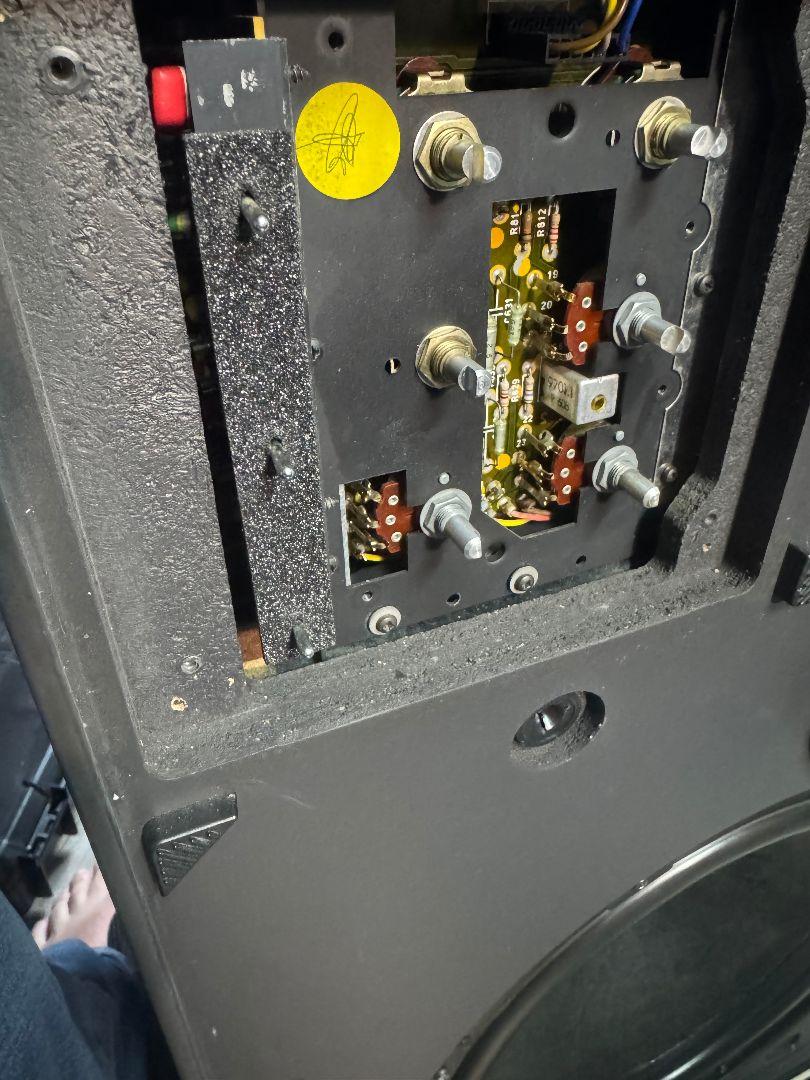

Trappes :

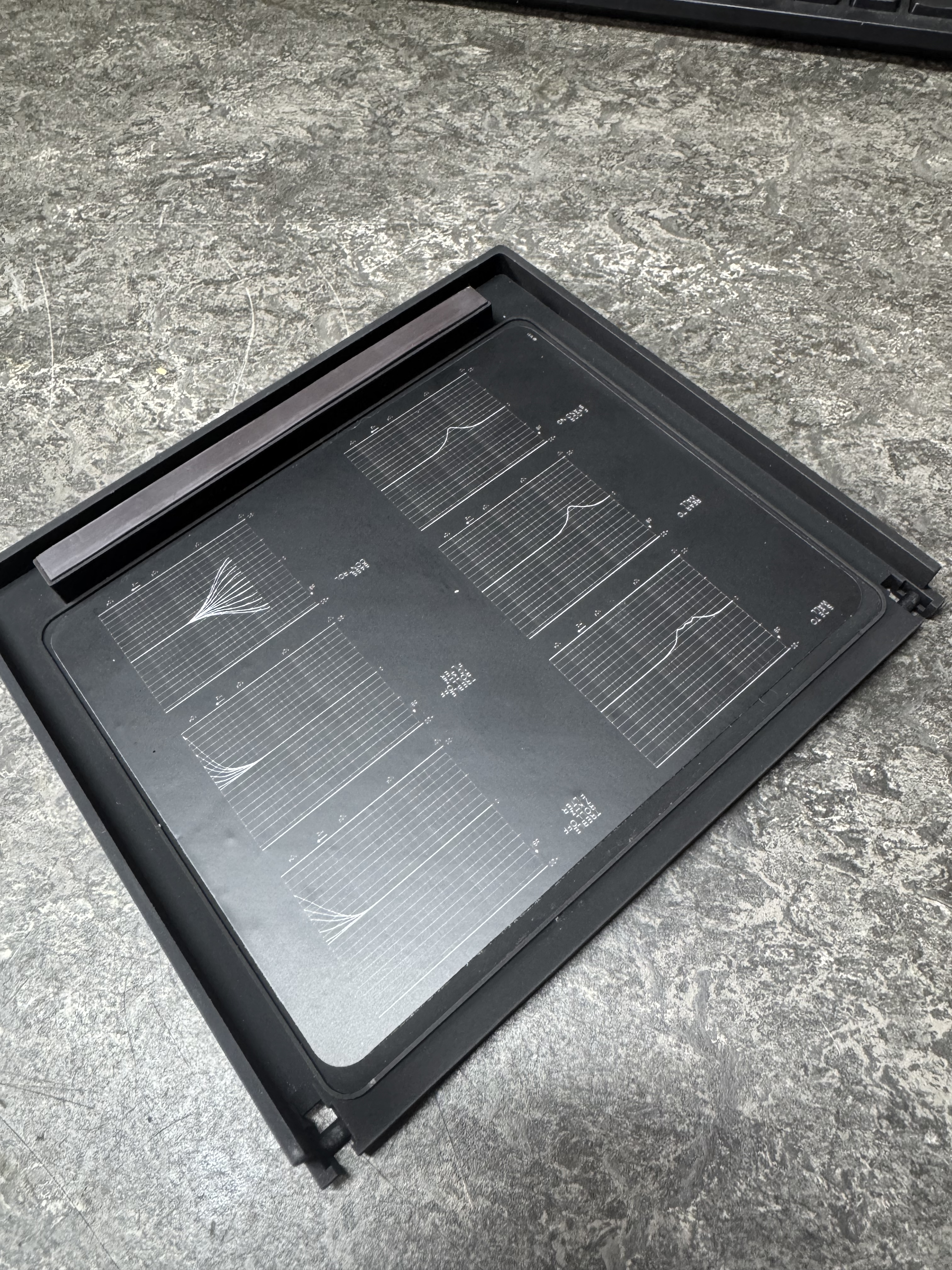

Support de trappes et trappes entièrement refabriquées :

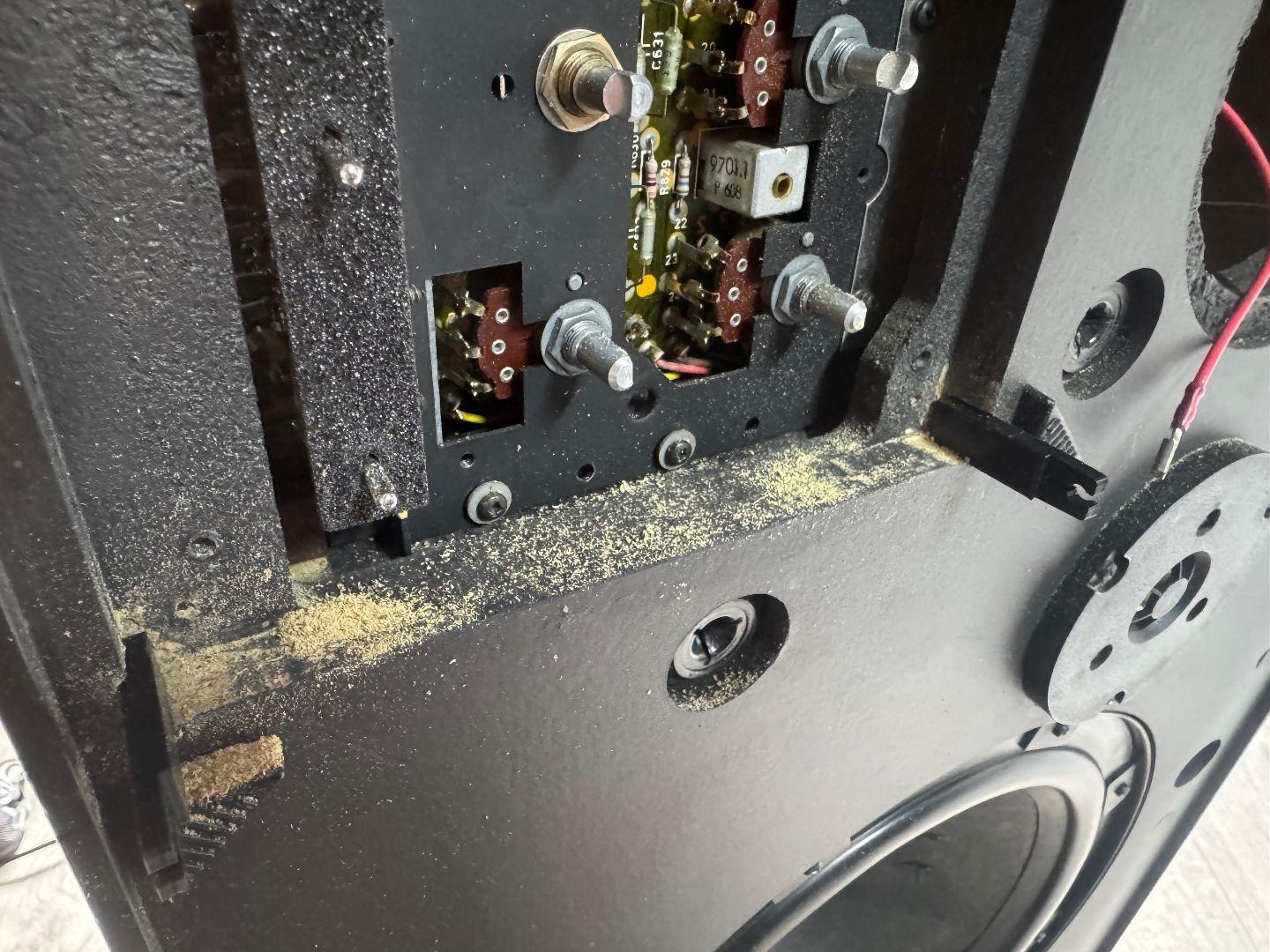

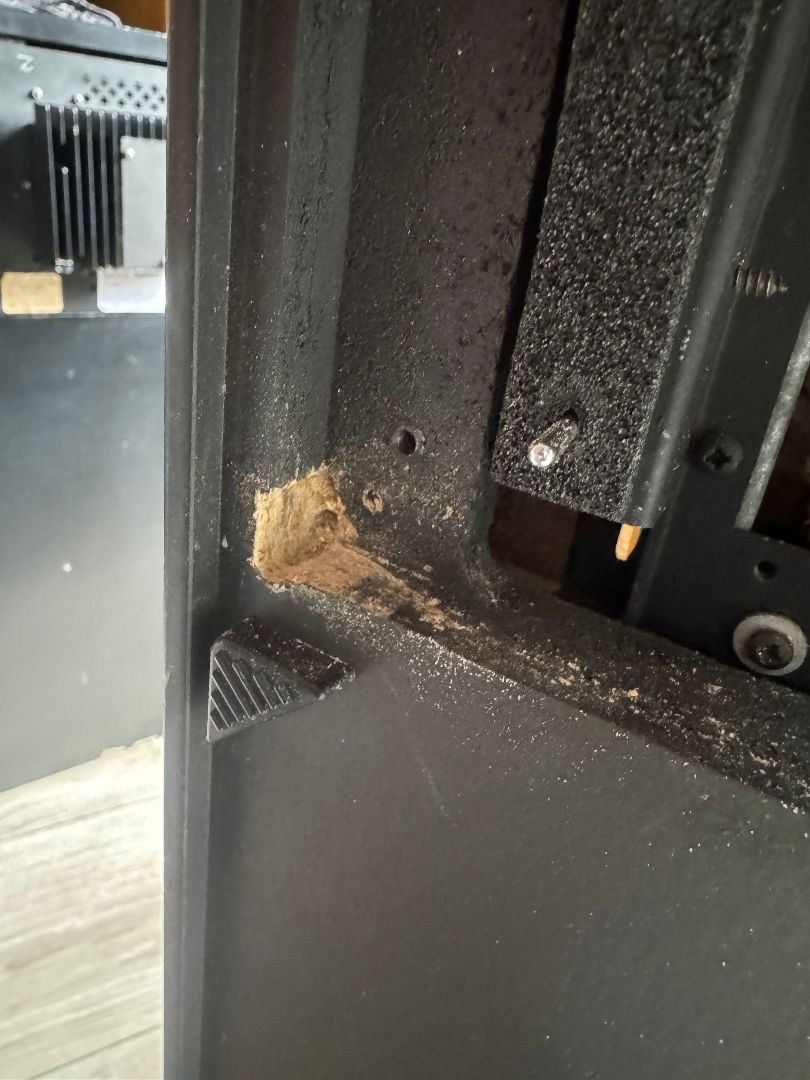

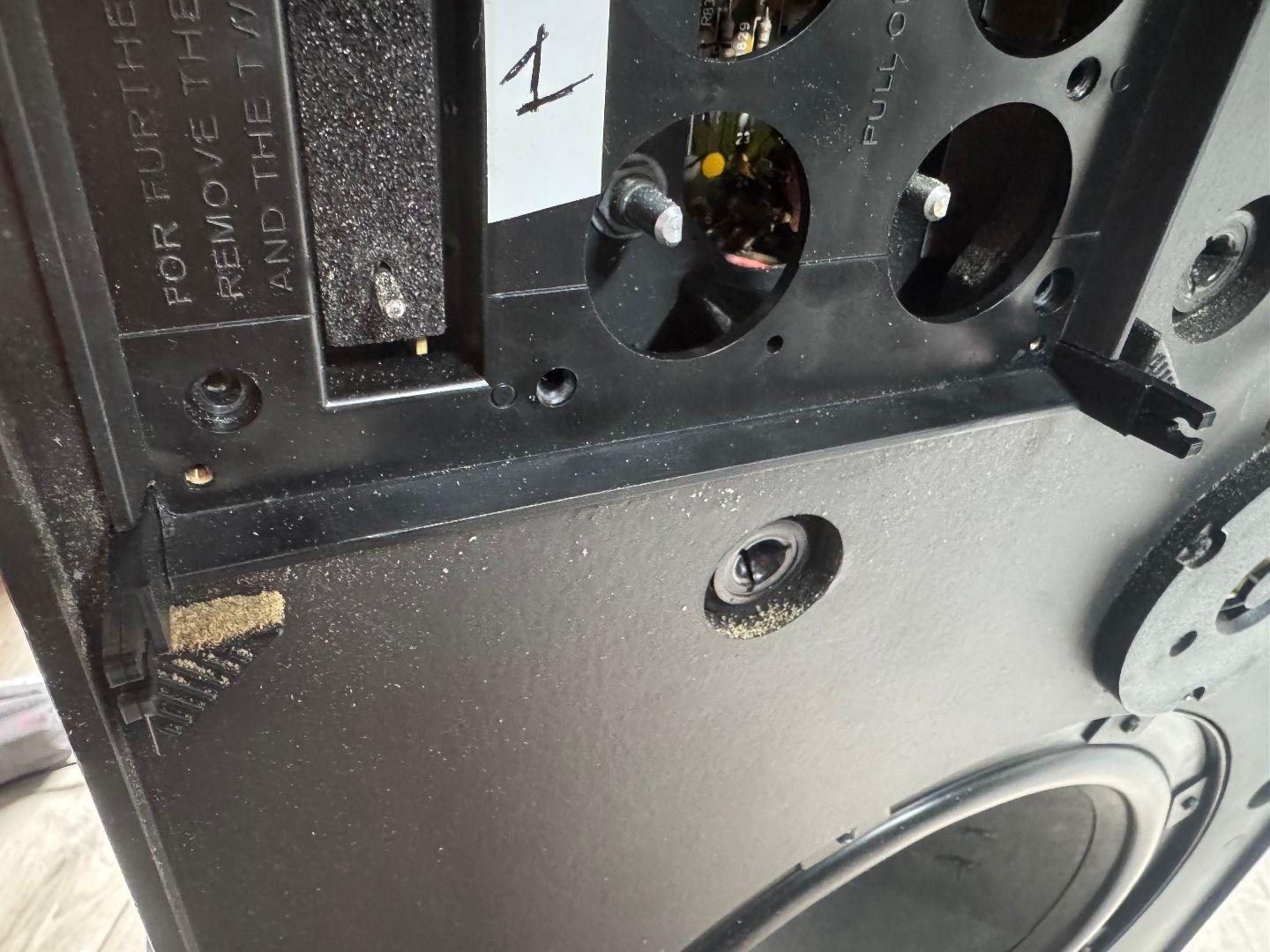

Modification de la caisse pour les nouveaux supports :

(Avant et après)

Avec les nouveaux supports imprimés en 3D :

Résultat final :

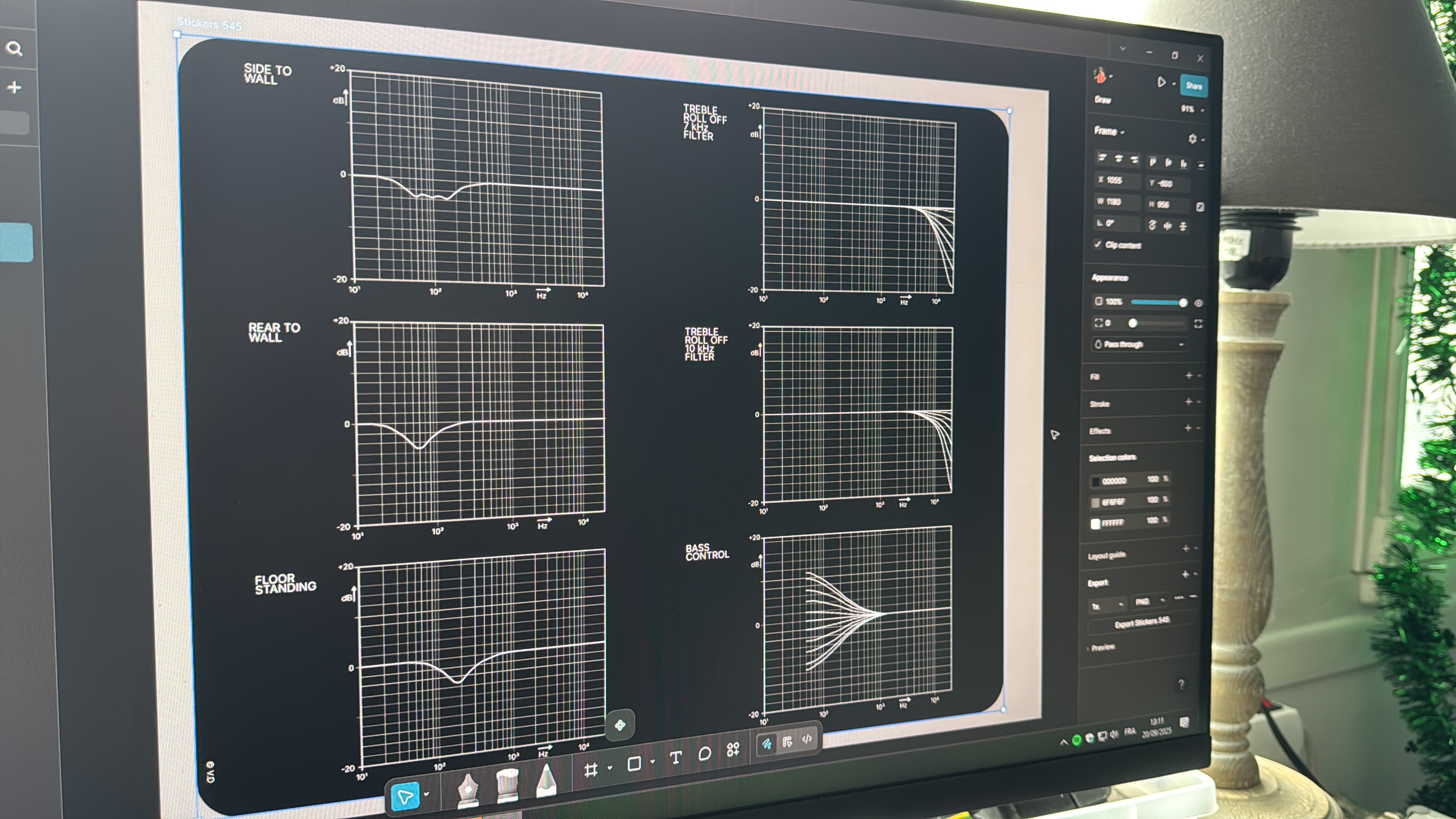

Dessin du stickers :

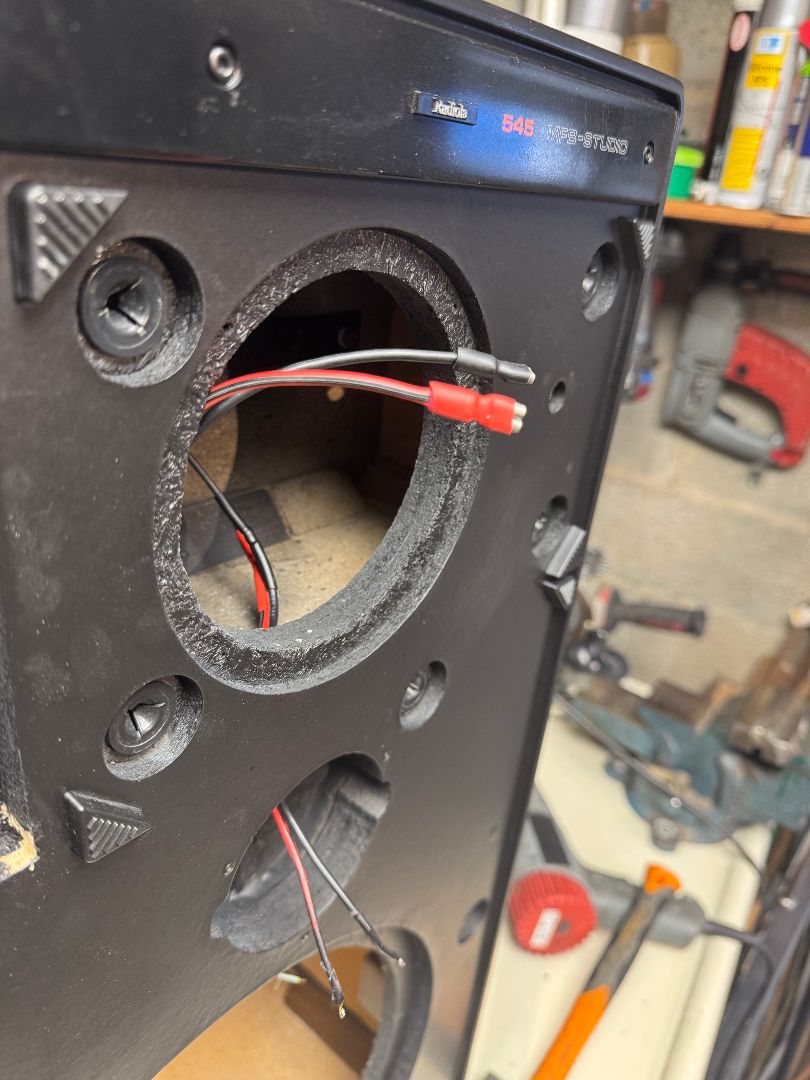

Haut-parleurs :

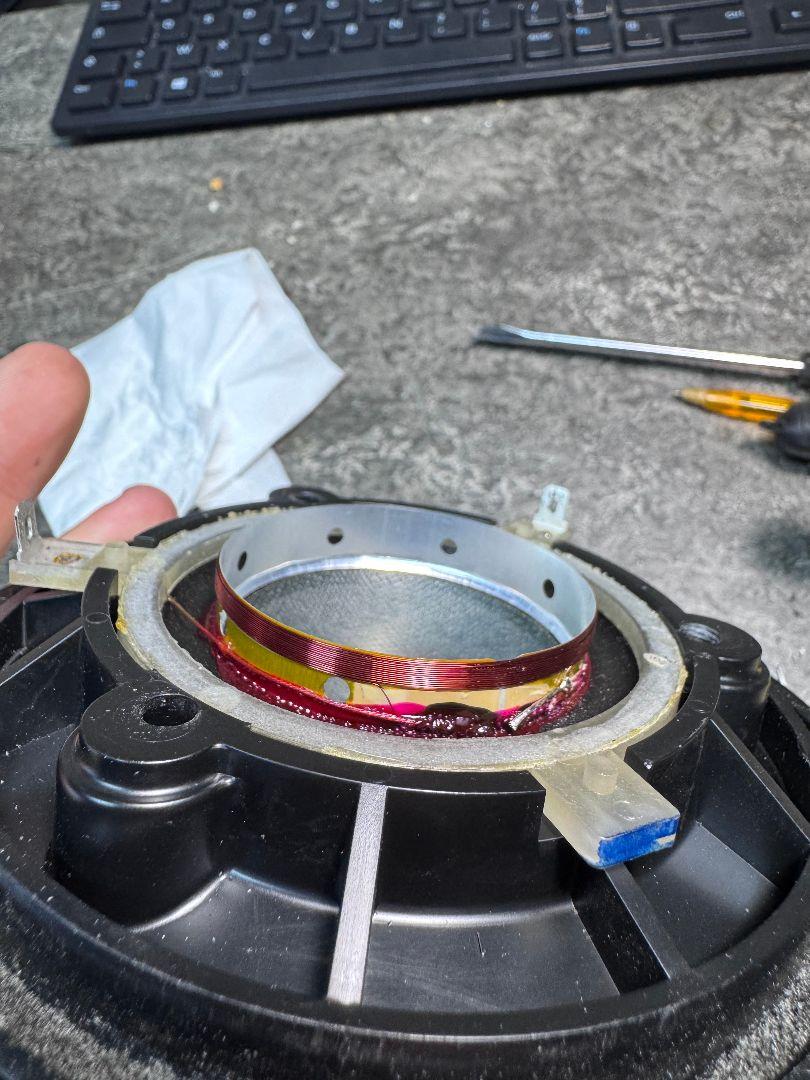

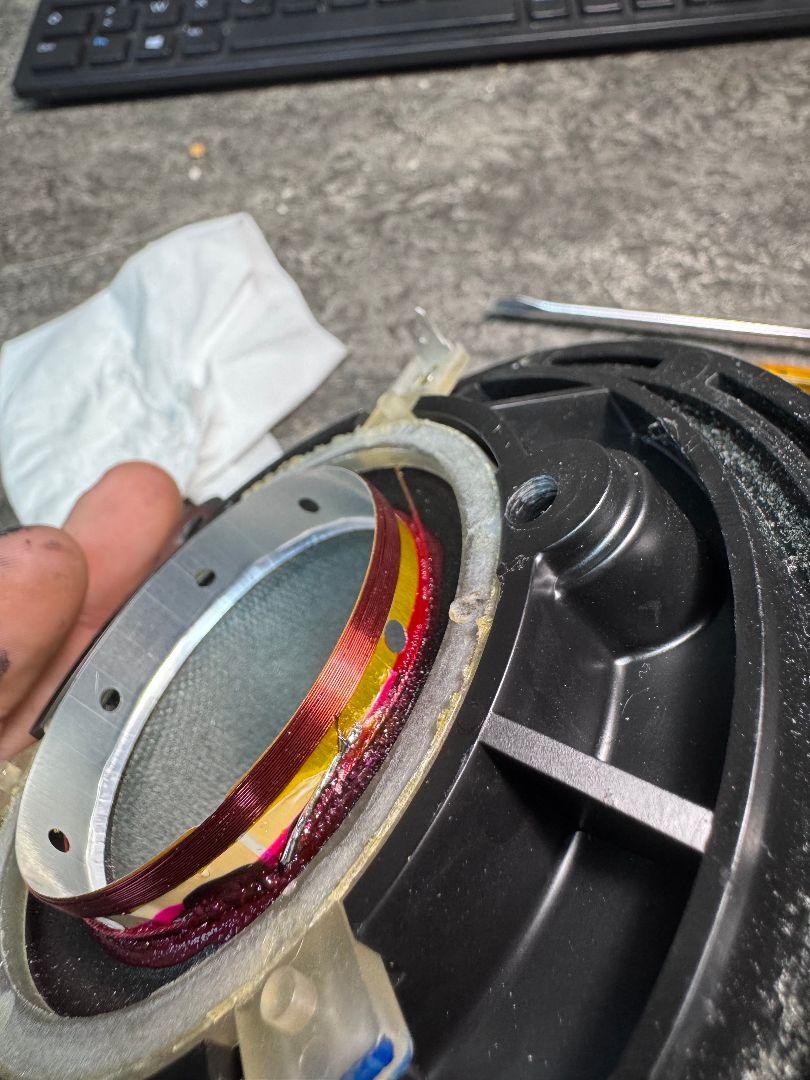

Un AD0210/SQ4 qui avait décidé de ne plus fonctionner :

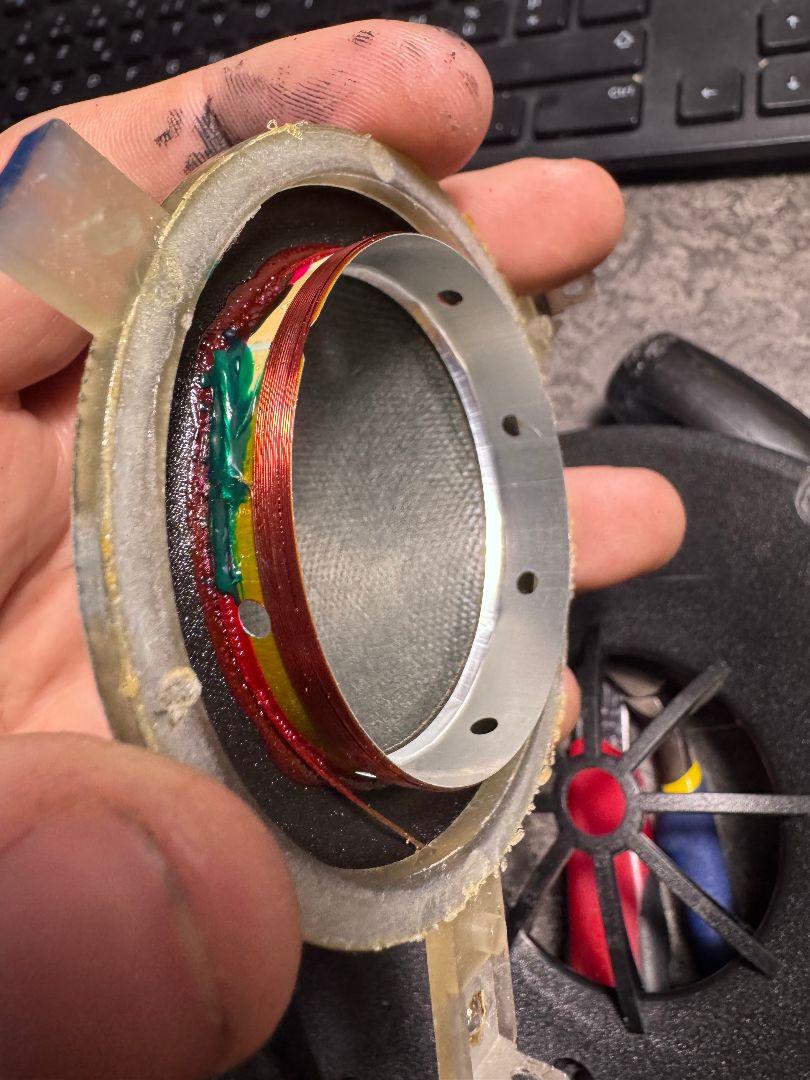

La bobine était coupée, réparation en ajoutant un petit fil de faible diamètre.

Une fois la résine UV appliquée :

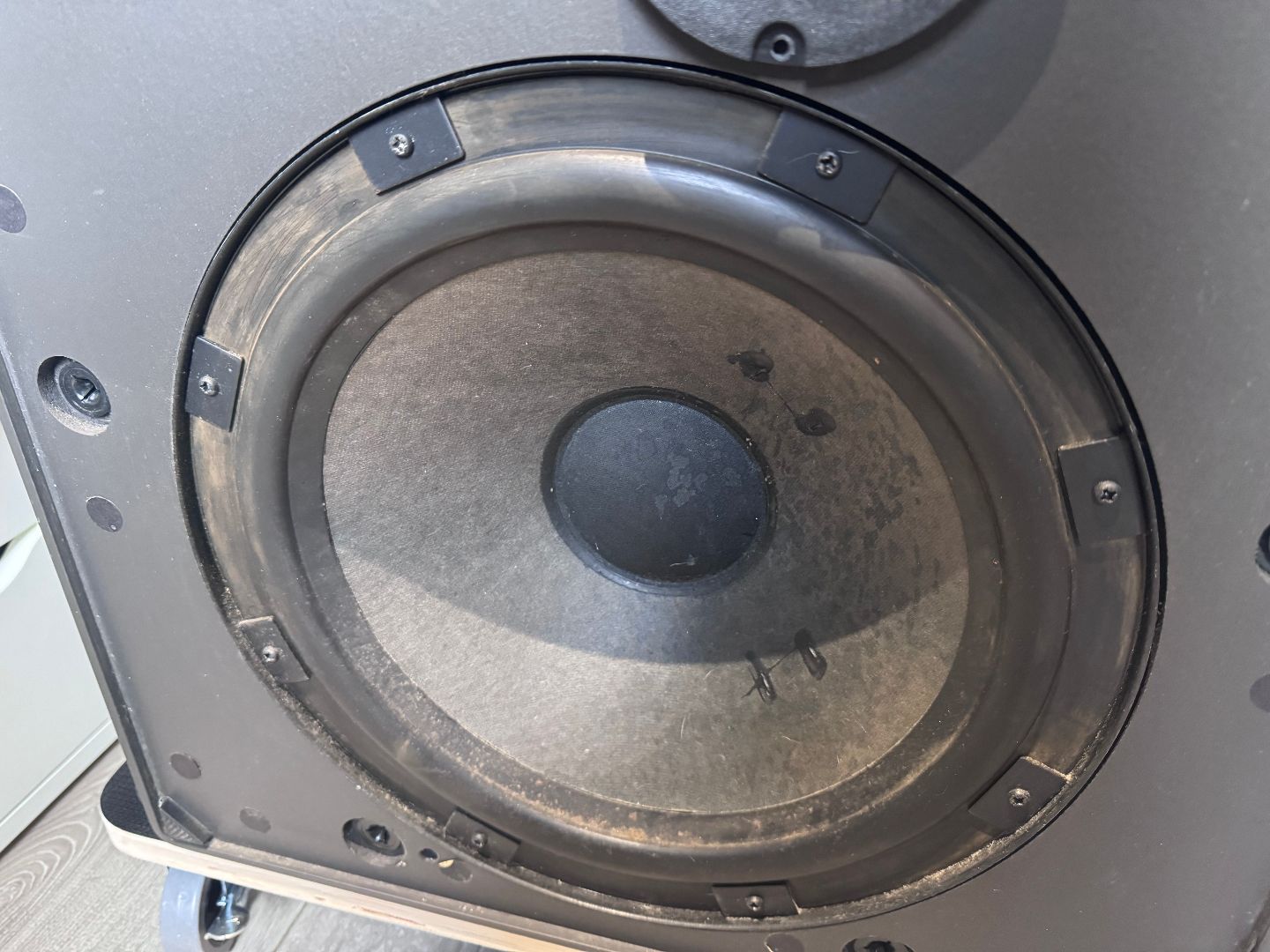

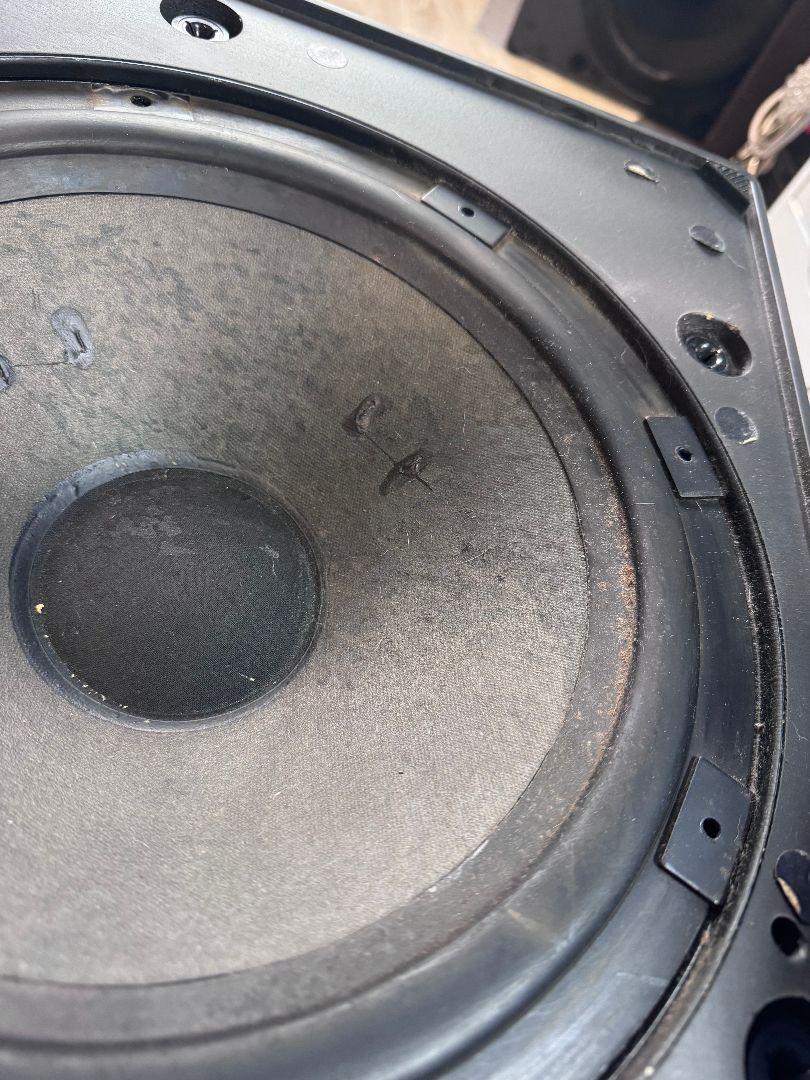

Remise en état de l'AD12100/4MFB :

Et après :

(en attente de photos...)

Protection des cosses pour le médium, ils sont a nu à l'origine et peuvent tous deux toucher la ferrite...

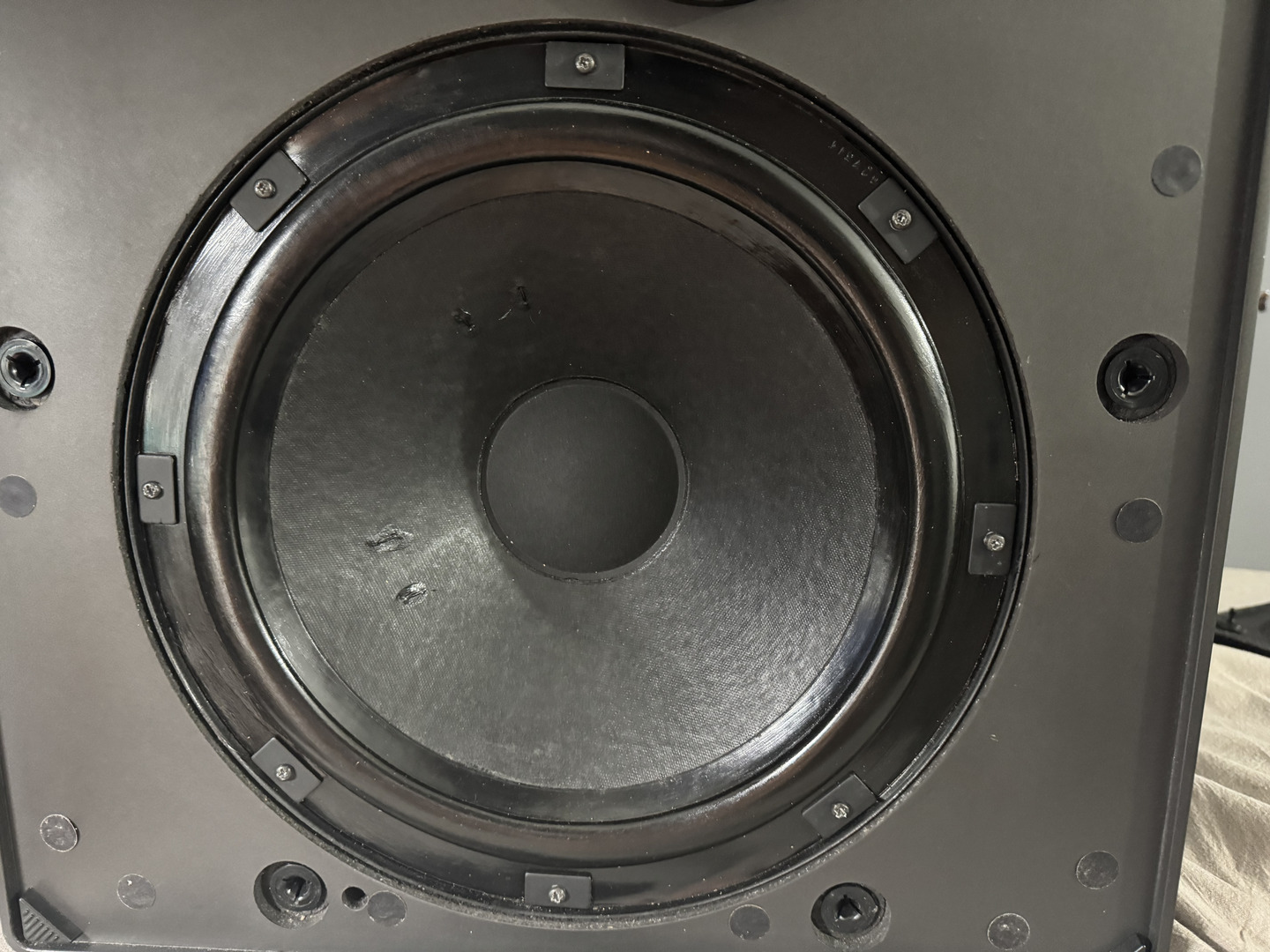

Une fois restauré :

Pièces et documentations :

A force d'en restaurer, en partant de tous les états imaginable j'ai été amené à redessiner des pièces 3D pour cette référence. A savoir :

Toutes les grilles de façade (à découper au laser)
La pièce qui corrige le défaut du support de trappe
Les supports de grilles
La trappe en façade complète (avec le fichier photoshop pour le stickers)
Le stickers collé sur les grilles
Le coin autour des grilles
Les boutons de réglages
Le support de trappe au complet

Pour l'impression, je recommande JLC3DP, en SLA pour la plupart des pièces.

Merci à M. Didier Amizet pour le partage de ces modélisations des pièces pour la 545 ainsi que M. Valentin Rousse pour la modélisation de la trappe et du pion des grilles.

Les ressources :

Numéros de séries restaurés :

nr.PL 02647110946
nr.PL 02647110950
nr.PL 07749110253
il en manque trois, ma paire et celle en cours de restauration
