Mesures

La 544 est équipée d'un AD12100/MFB4, dont il y a très peu de littérature disponible.

Il est en tout point semblage au AD12500 qui ne possède pas le capteur piezo mais à les meme caractéristique T/S.

J'ai donc fait les mesures des paramètres T/S ainsi que du capteur MFB.

*Sensibilité calculée à partir des paramètres T/S (2,83 V / 1 m, demi-espace)

Les paramètres ont été mesurés avec une carte son Focusrite Scarlett 2i2, en suivant ces deux tutoriels :
https://forum-hifi.fr/thread-19814.html
https://www.petoindominique.fr/php/mesureg.php

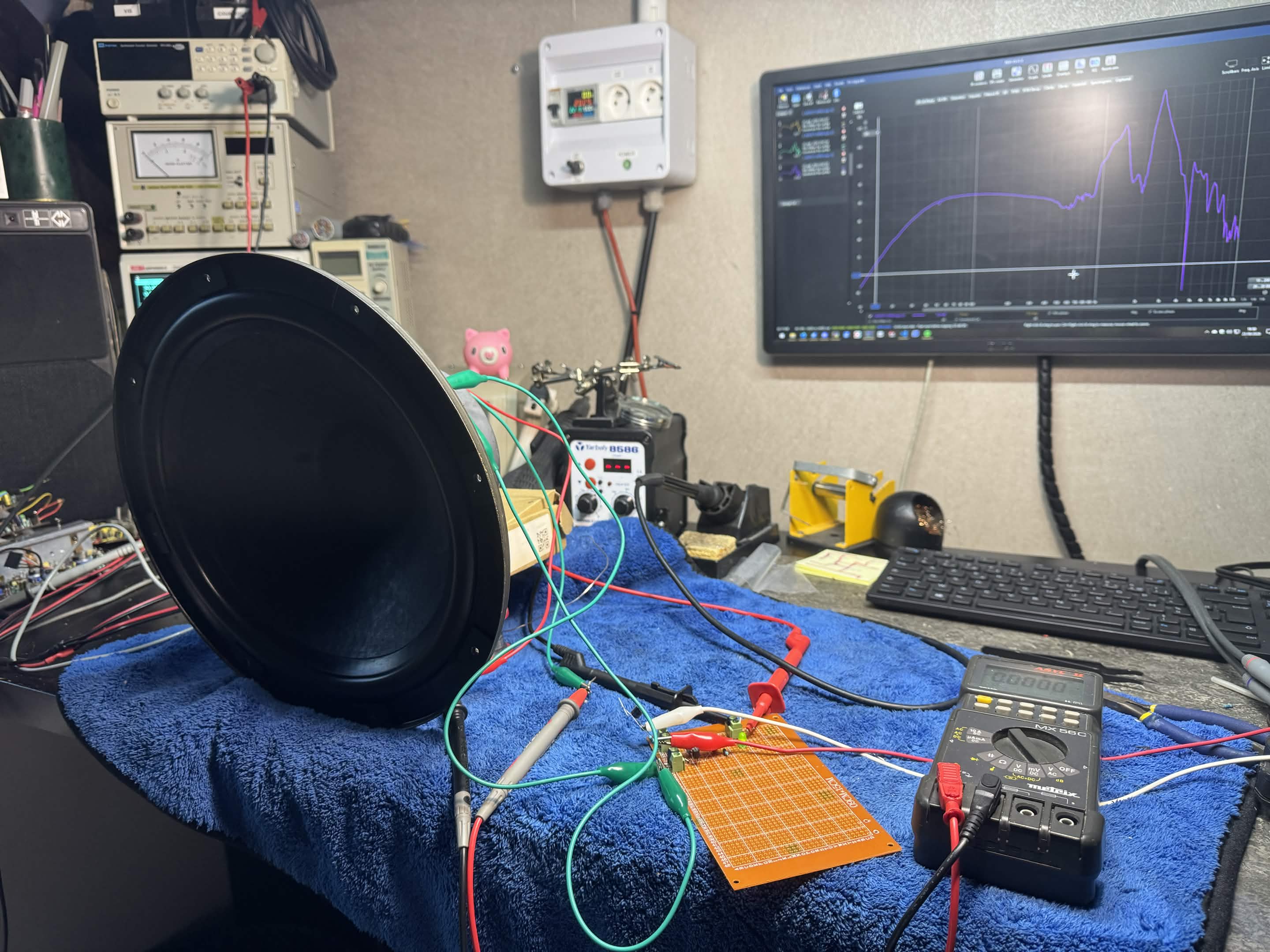

Le haut-parleur était à l'air libre, posé verticalement (axe de la membrane horizontal) et non à plat. Il avait également été rodé avant la mesure.

Logiciel utilisé : LIMP (suite ARTA). Vas a été déterminé par la méthode de la masse ajoutée, avec une masse de 24 g.

Le fichier limp :

Les conditions de test de Philips sont : haut-parleur non monté, et 0,44 V appliqués sur la bobine (soit 50 mW sur 4 Ω).

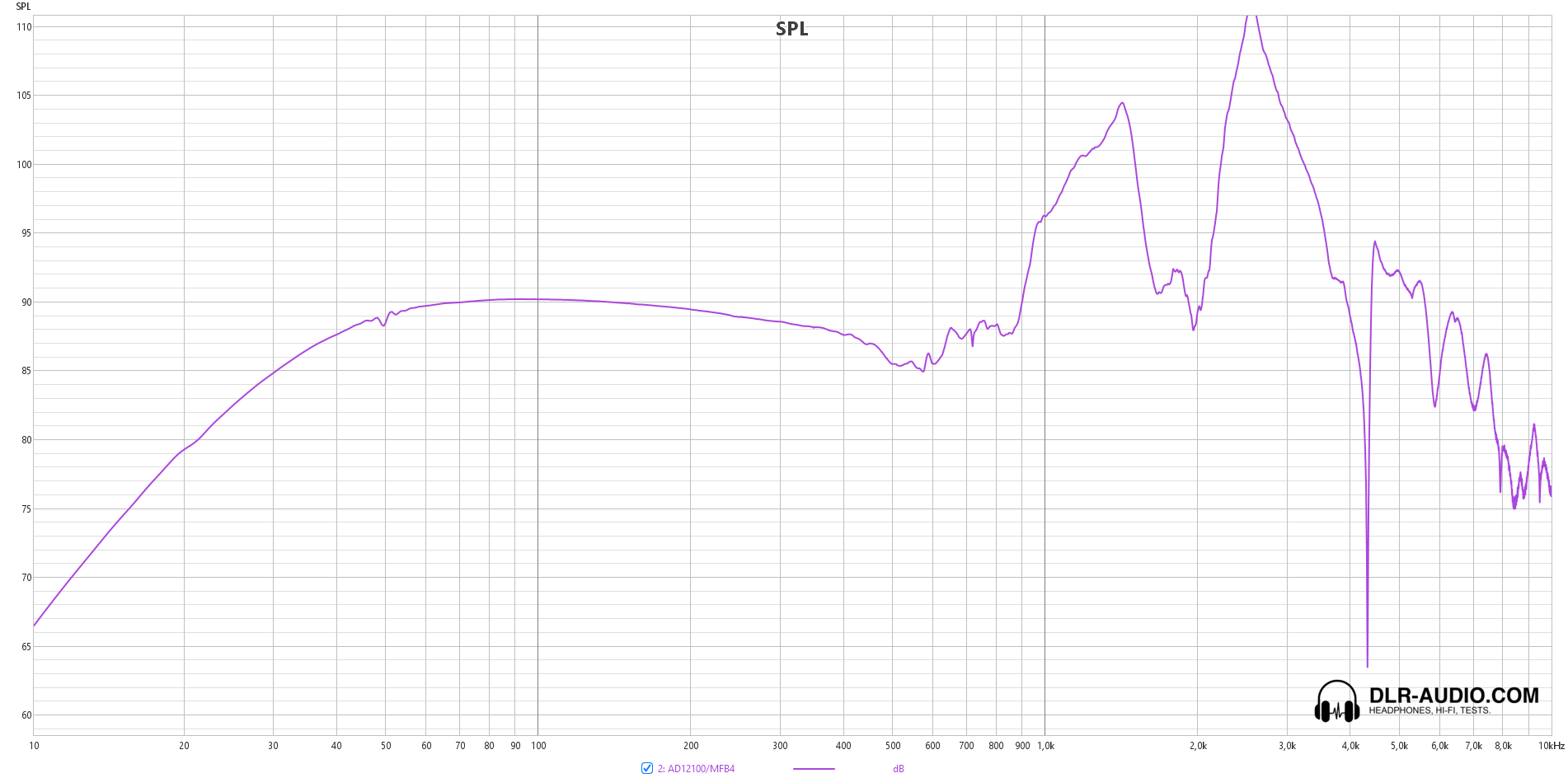

Réponse du capteur l'AD1200/MFB4 :

(l'échelle des ordonnées est relative)
