La restauration

Avec cette troisième série de MFB, Philips avait reçu de grosses contraintes du service compta : et ça se voit.
La conception de celle-ci est très différente de la deuxième série et plus compliquée à dépanner.

En effet, les ingénieurs de Philips ont réussi à négocier le budget pour la qualité de restitution du son (et heureusement !), mais d'un point de vue mécanique et d'accessibilité, on y perd beaucoup.

L'enceinte ne dispose plus de double fond, il faut donc prêter une grande attention à l'herméticité de la caisse.
De plus, la connectique choisie est bas de gamme, les fils trop courts et même du côté de l'électronique : l'enceinte en veille ne se coupe pas vraiment, les étages d'amplification restent alimentés ! Uniquement le relais qui met en série les HP avec les étages de puissance est au repos...

Donc c'est 2x12 W en permanence de consommés !

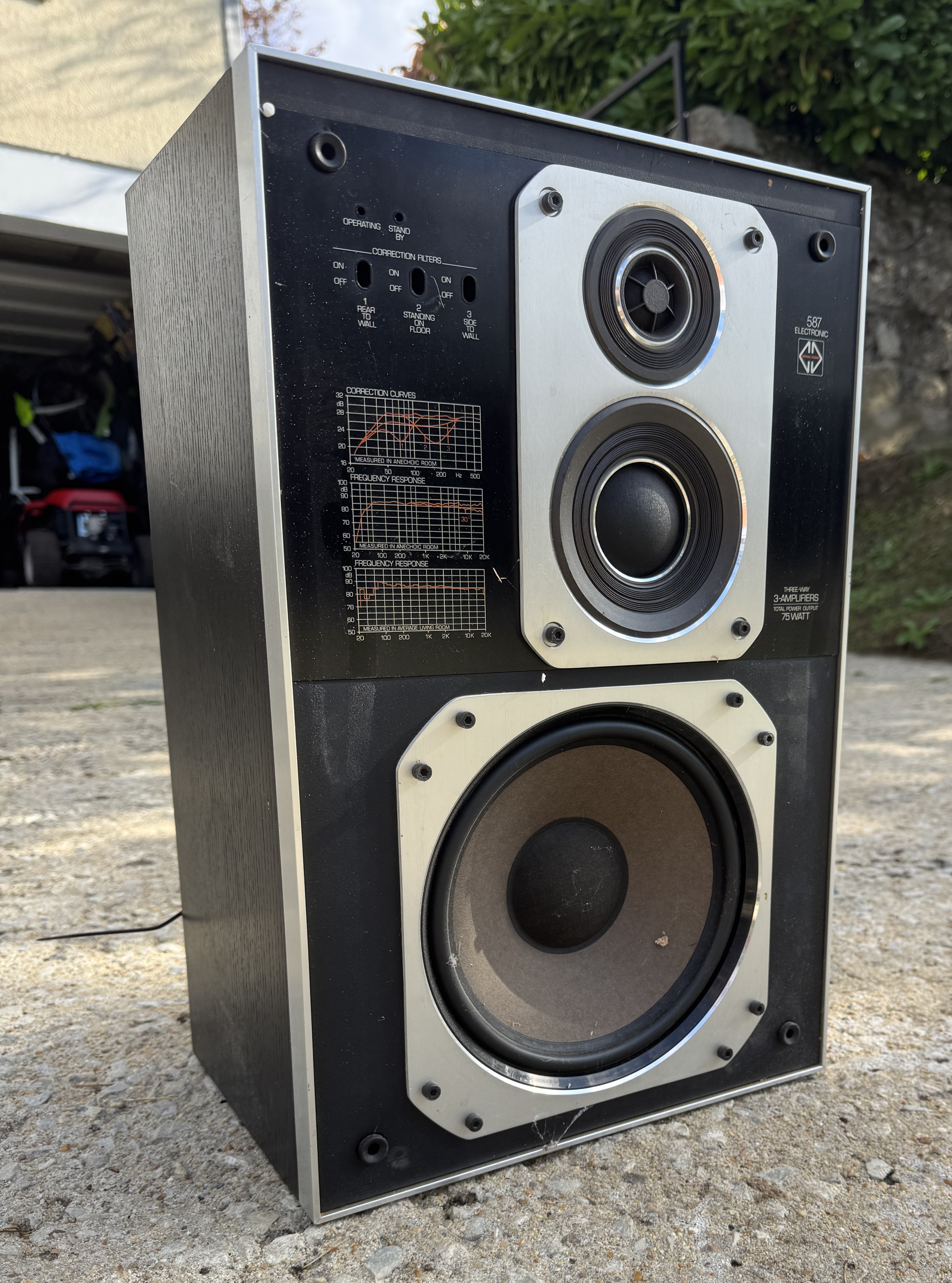

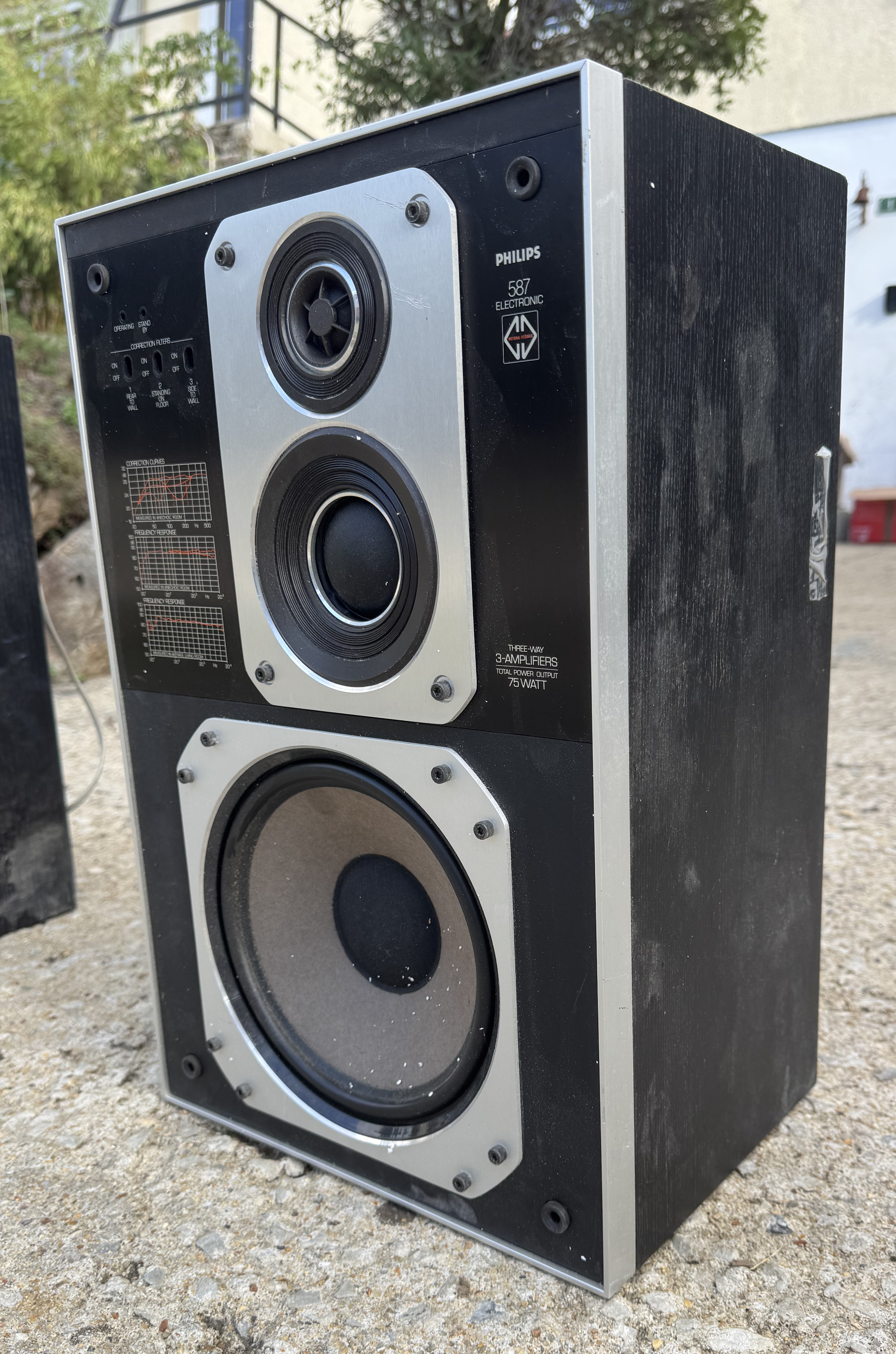

Bon, mis à part cette baisse de qualité de conception (restreinte par le budget et non pas par le savoir technique de la marque), l'enceinte est une trois voies équipée d'un AD0163/T15 en inversion de phase par rapport aux autres HP, un AD0211/SQ8 et un AD81671/MFB4 pour le grave. Le duo dôme de soie est excellent et fait partie des meilleurs HP jamais conçus par Philips.

On part donc sur de bonnes bases, les trois HP sont alimentés par 3 amplis en classe AB, du même principe que la 545.
J'ai pu trouver ce lot sur Leboncoin pour 210 euros livré, les enceintes étaient dans un piteux état, trafiquées par un boucher de l'électronique.

Il a été assez compliqué de les remettre en état. Mais ! Elles étaient complètes et avec même beaucoup de pièces détachées d'autres 587 ! Il y avait même deux cartes de 532, dont une qui avait déjà été restaurée par Thomas de MFB-Freaks, mais le boucher est aussi passé après lui et a réussi à massacrer une carte qui était propre.

Avec tout ça, quelques heures et un peu d'huile de coude, j'ai pu remettre en route la paire, la régler et en profiter. J'ai aussi un lot complet d'électronique réglé et restauré, prêt en pièces détachées. La carte de la 532 a aussi été remise en route, ça me fait aussi de la pièce détachée :)

Malheureusement, il y avait un AD0163/T15 de HS, j'ai pu en trouver un d'occasion et changer le moteur (provenant d'un AD01631/T15 qui est identique). Ainsi qu'un médium dont la suspension s'était écrasée : un petit coup de pistolet à air chaud autour de la suspension et le voilà qui reprend sa forme d'origine !

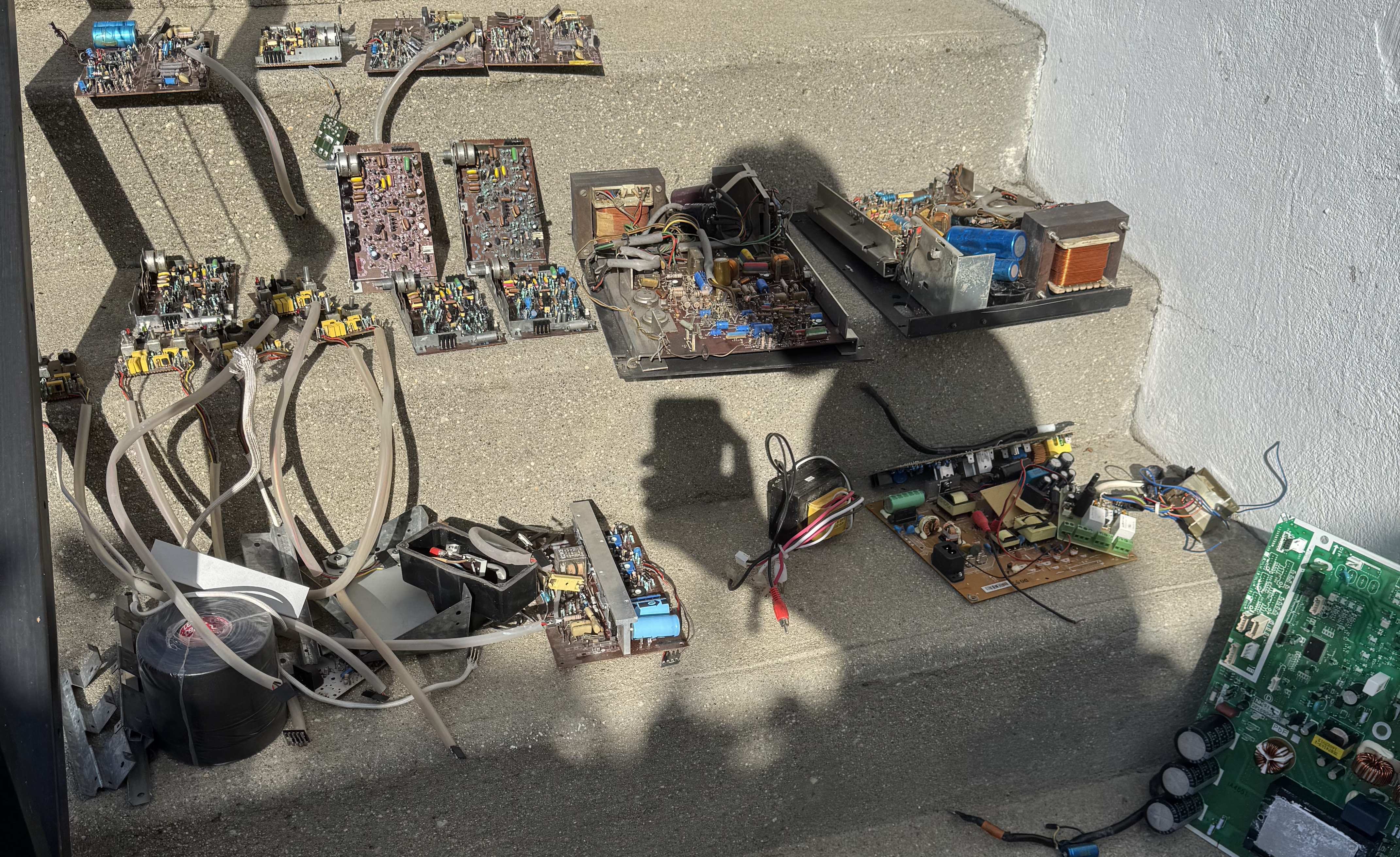

Et son lot de pièces, dont plusieurs n'avaient rien avoir avec MFB.

Restauration des caisses

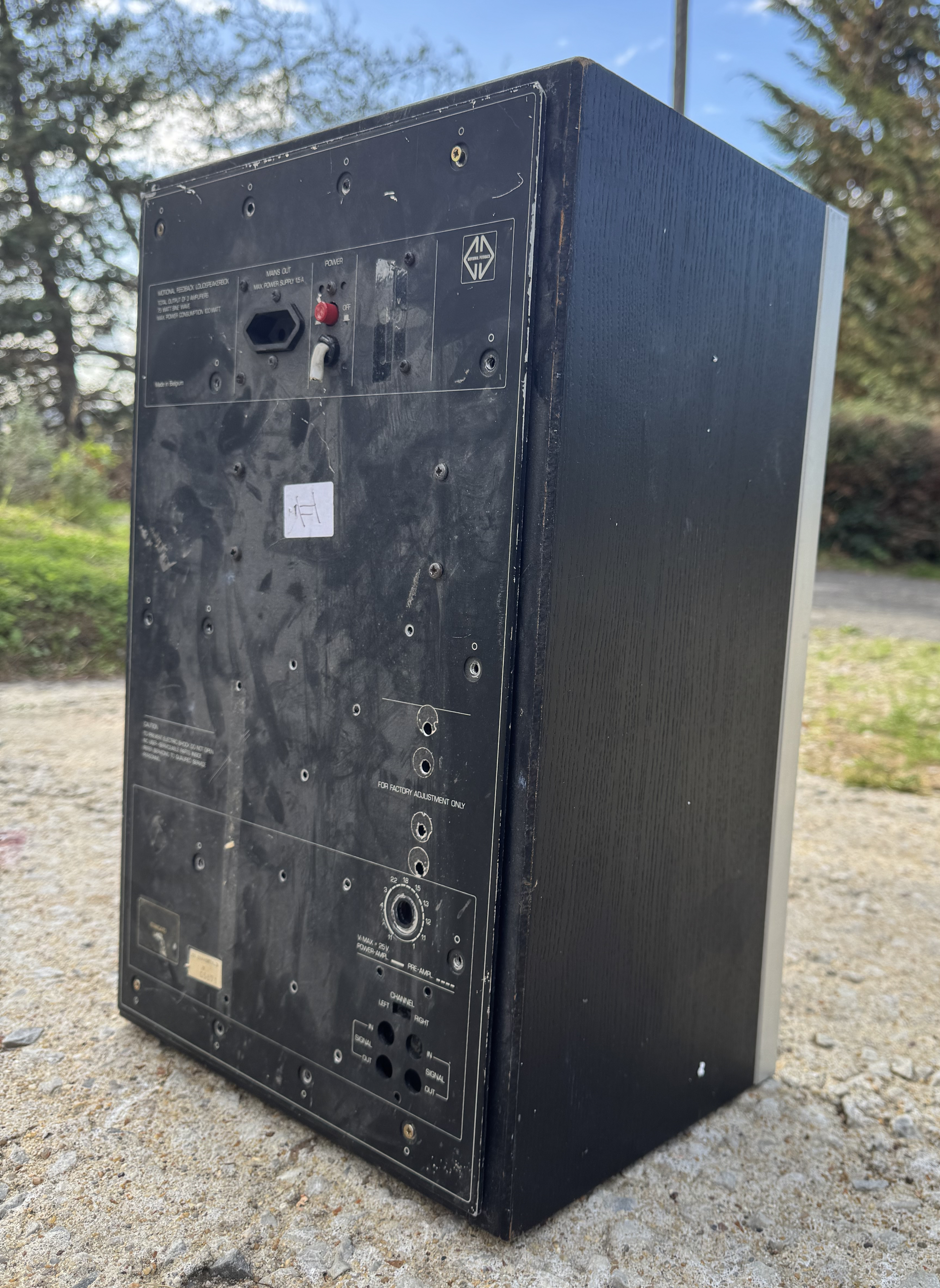

J'avais une bonne base de départ, pas trop de rayures profondes et pas de coin trop abîmé.

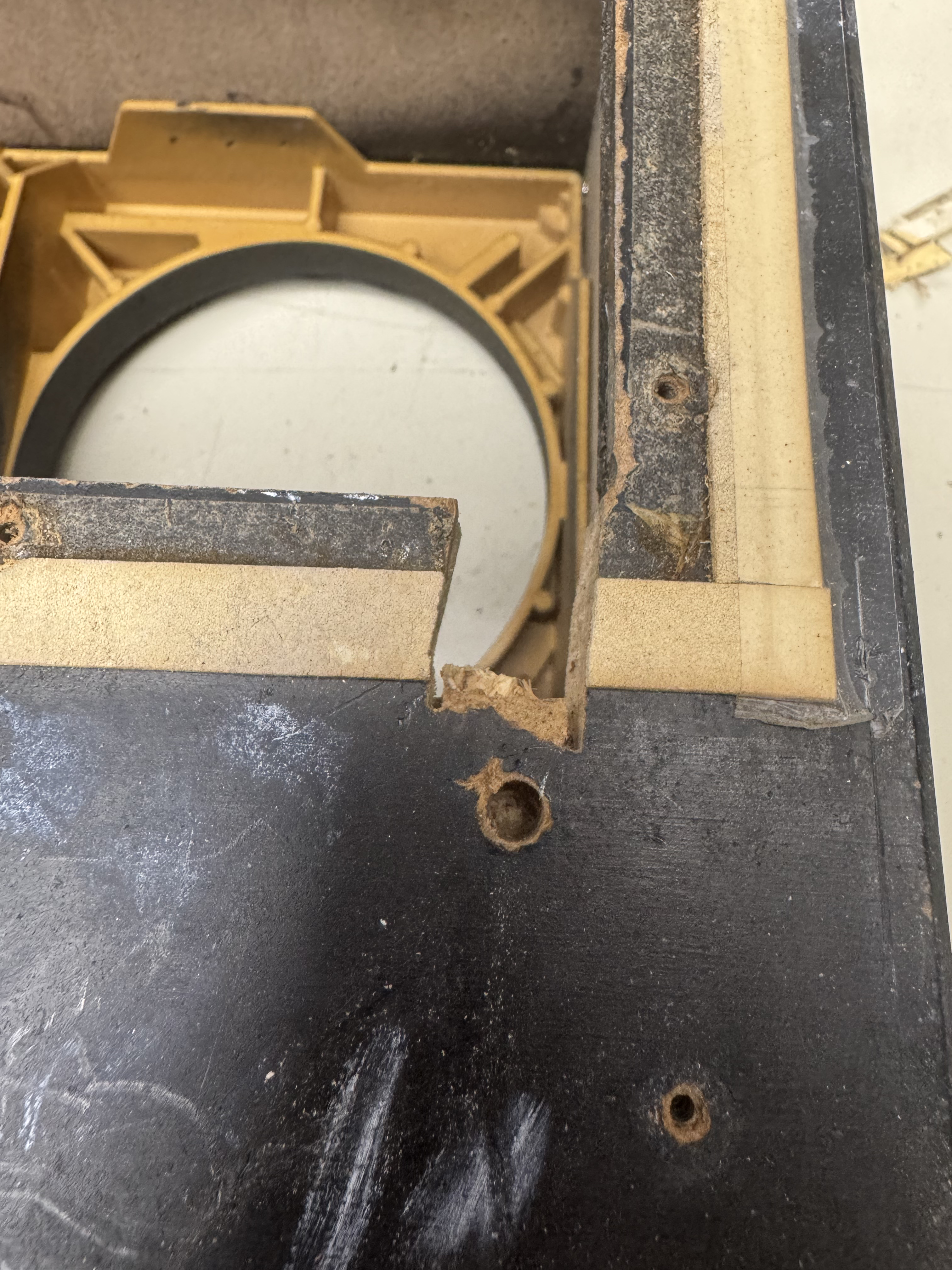

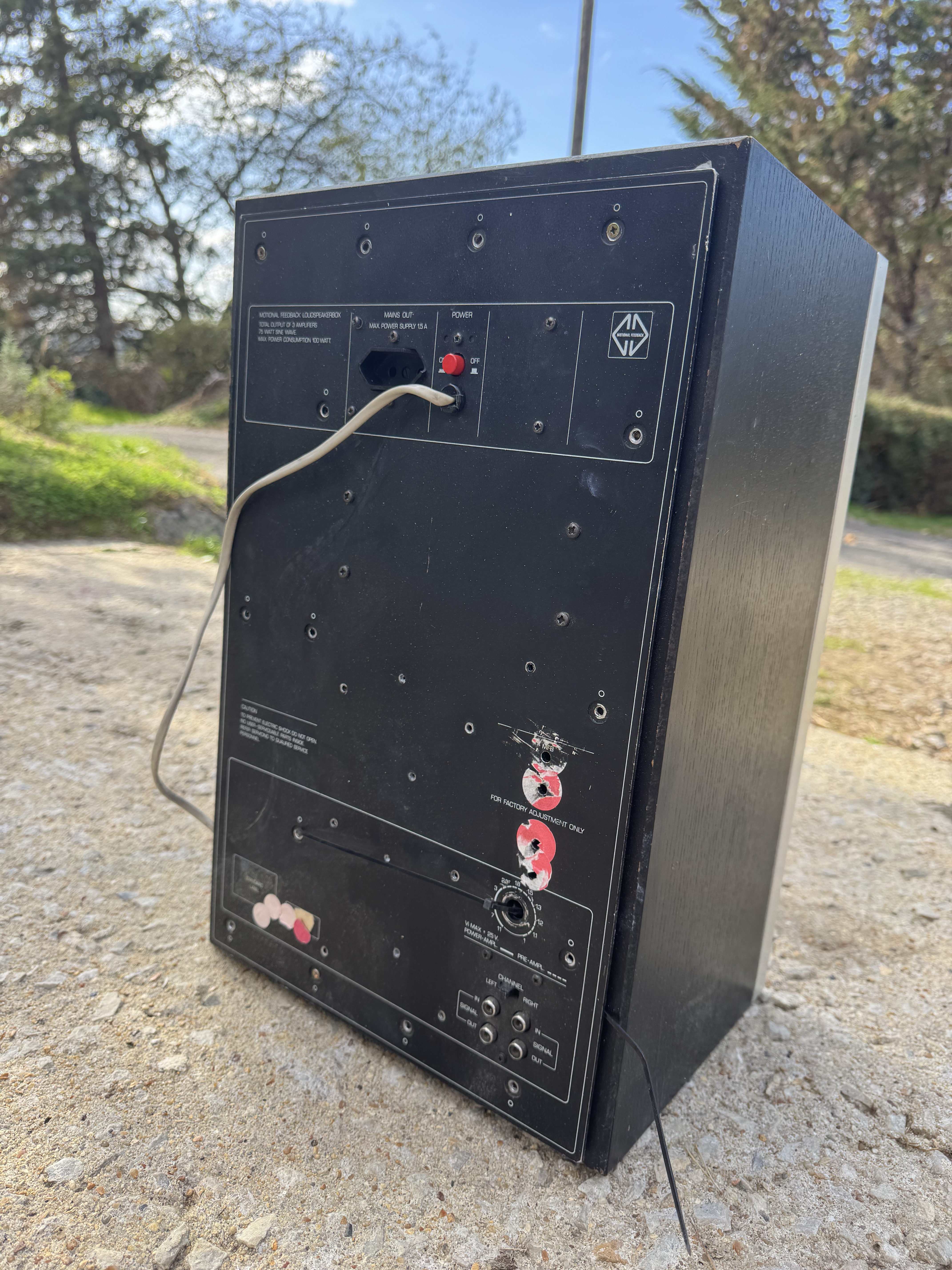

Par contre, il y avait deux défauts : une pièce de la façade plastique cassée ET un trou béant au niveau du pourtour du joint à l'arrière.

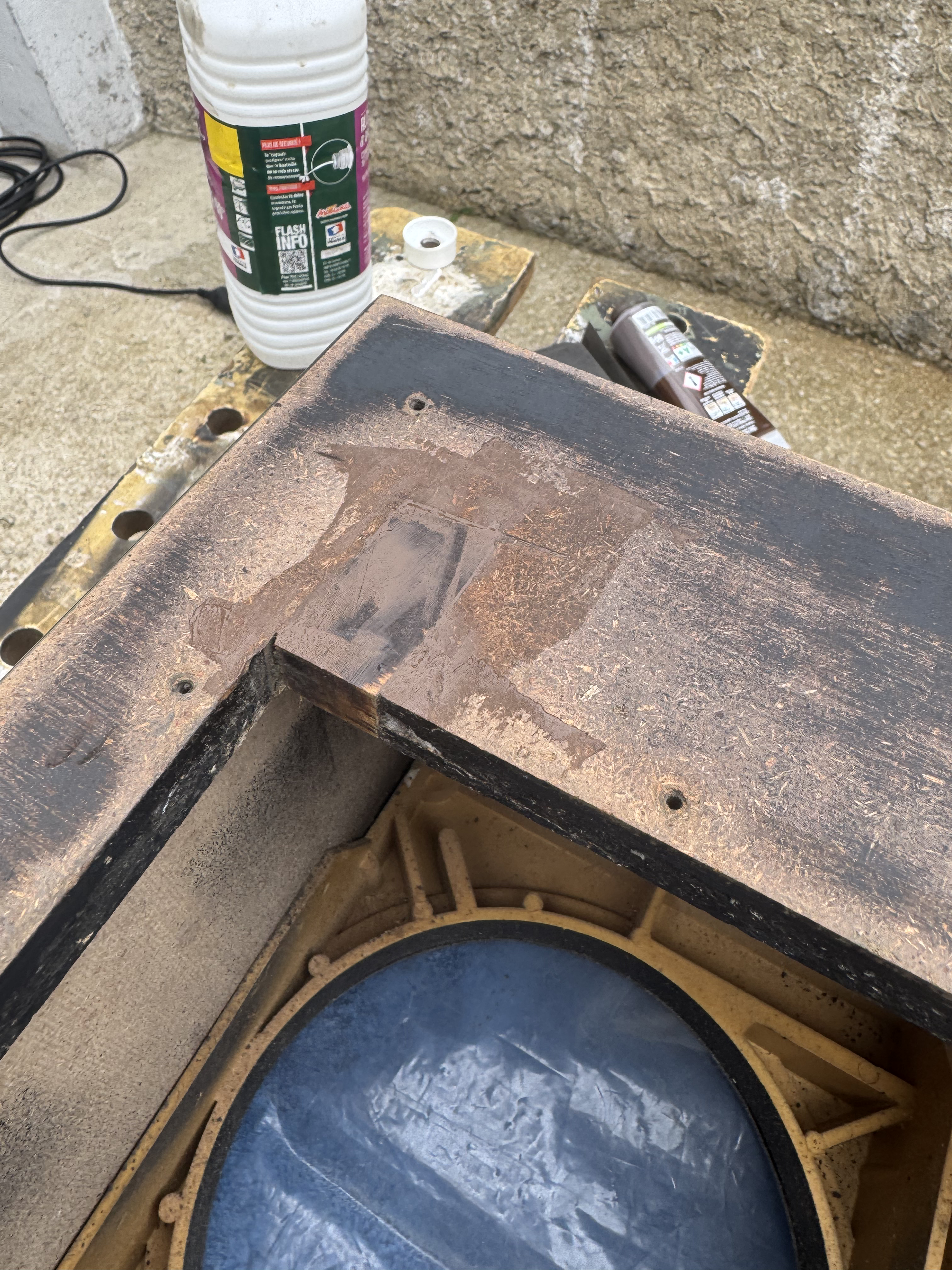

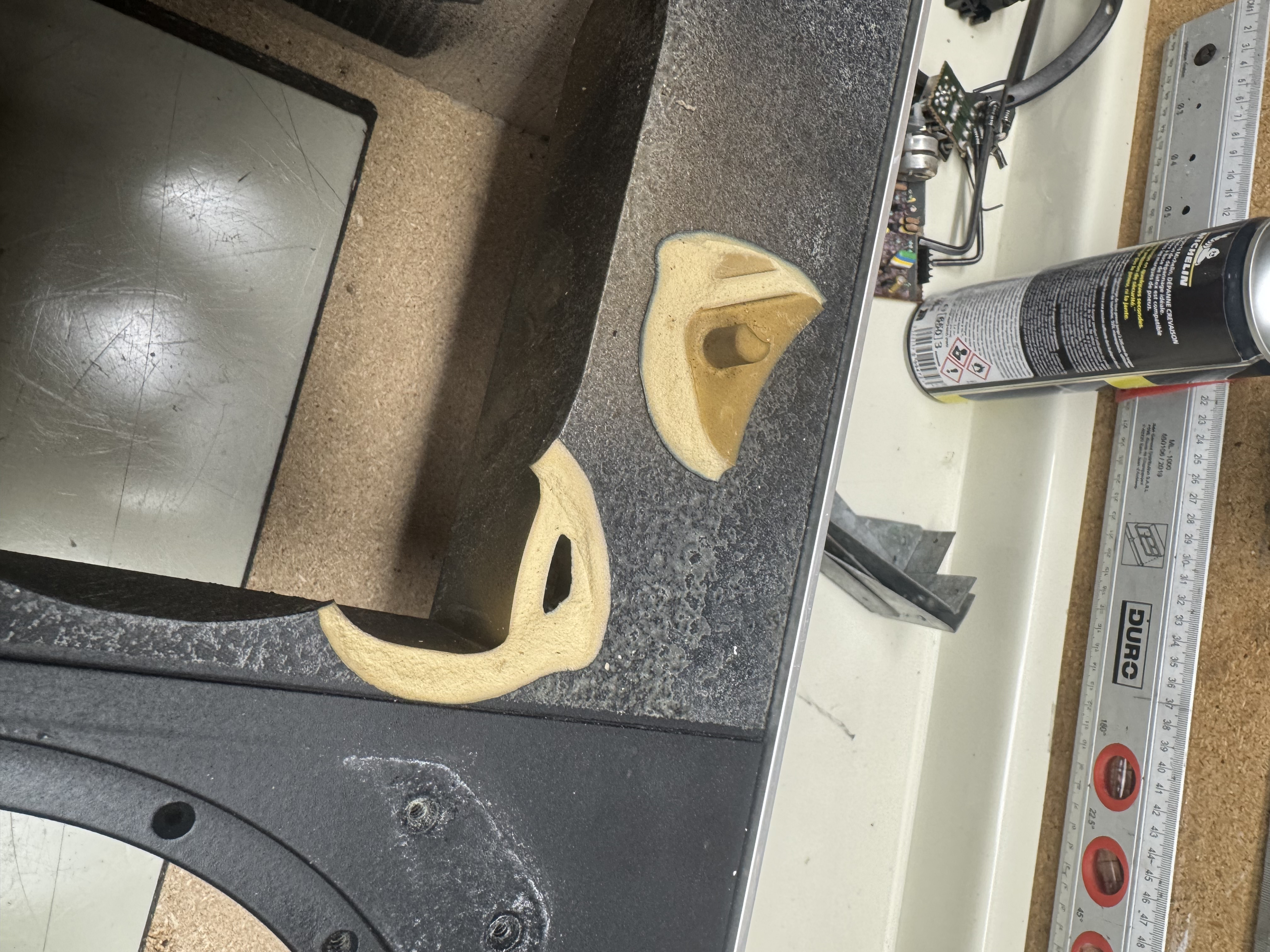

Il a donc fallu recoller et boucher...

Je n'ai aucune idée de pourquoi il avait fait ça...

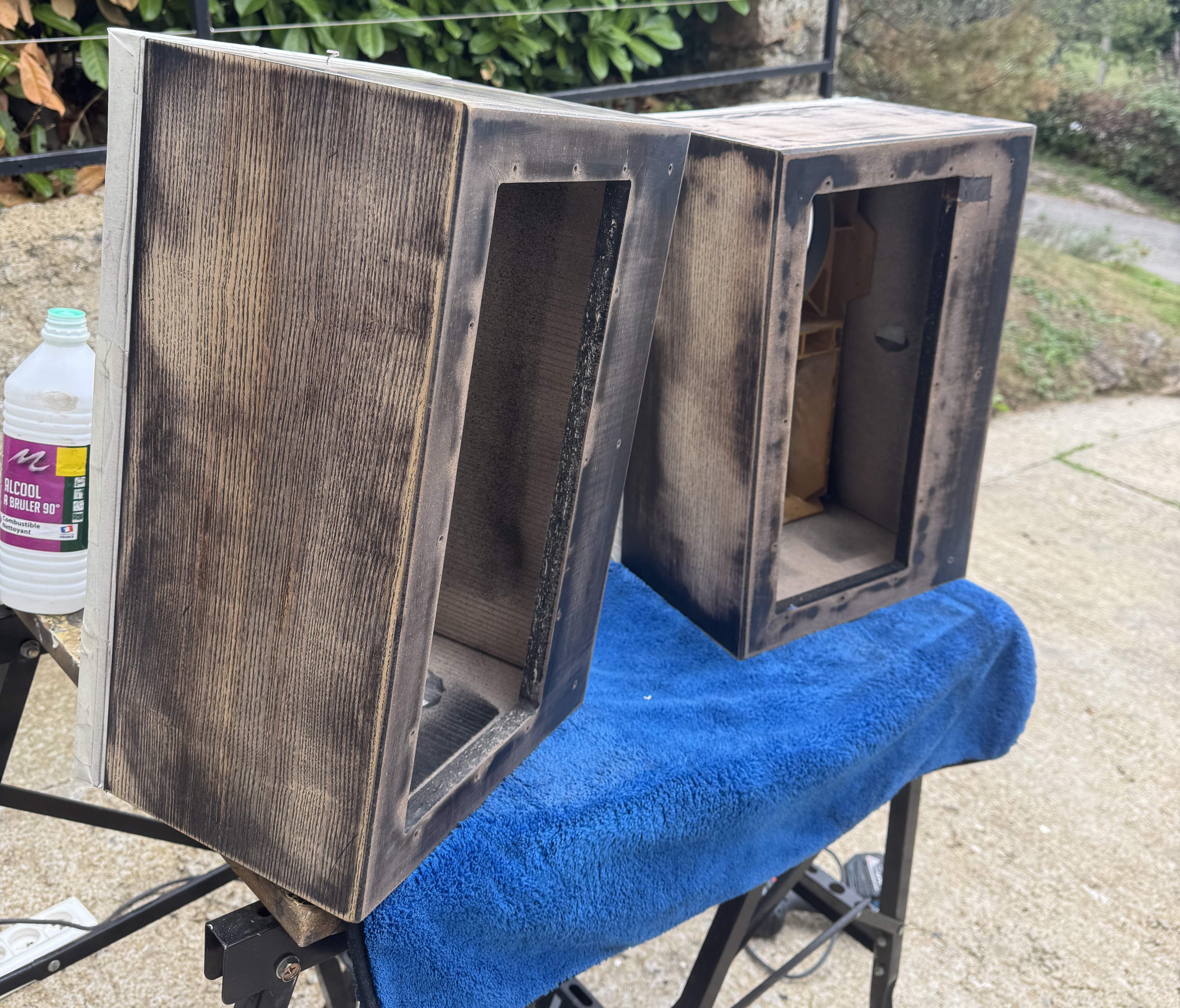

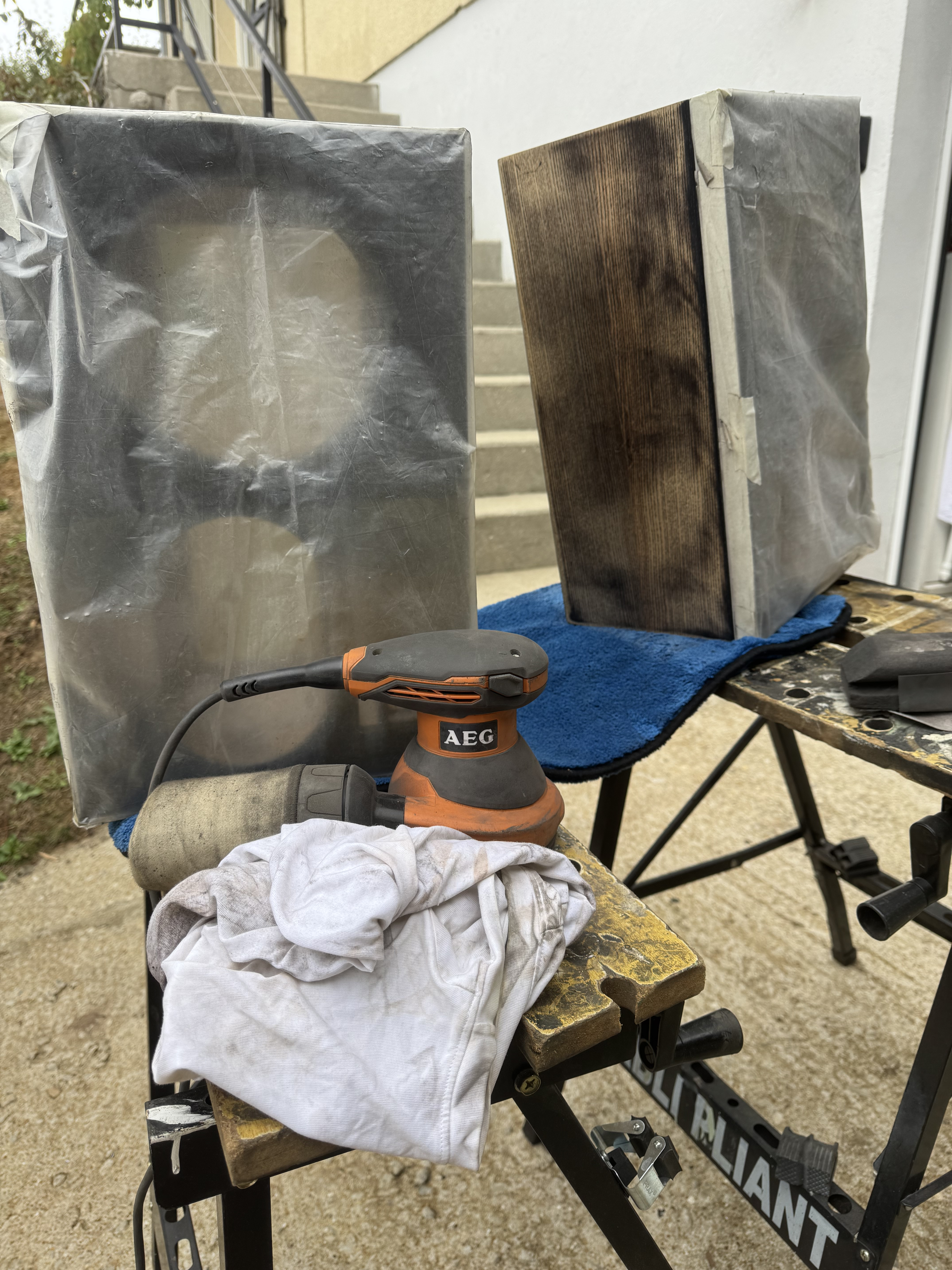

Donc, comme à l'habitude, ponçage puis dégraissage et peinture bombe noire.

L’électronique

Grâce aux schémas et à la littérature déjà existante sur le net, il est assez facile de dépanner ces enceintes.

Comme j'avais tout reçu en pièces détachées, sans aucune vis, il a fallu comprendre comment tout était monté, puis tester et remettre en route chaque carte pour ensuite régler les bias et les gains des 3 amplis.

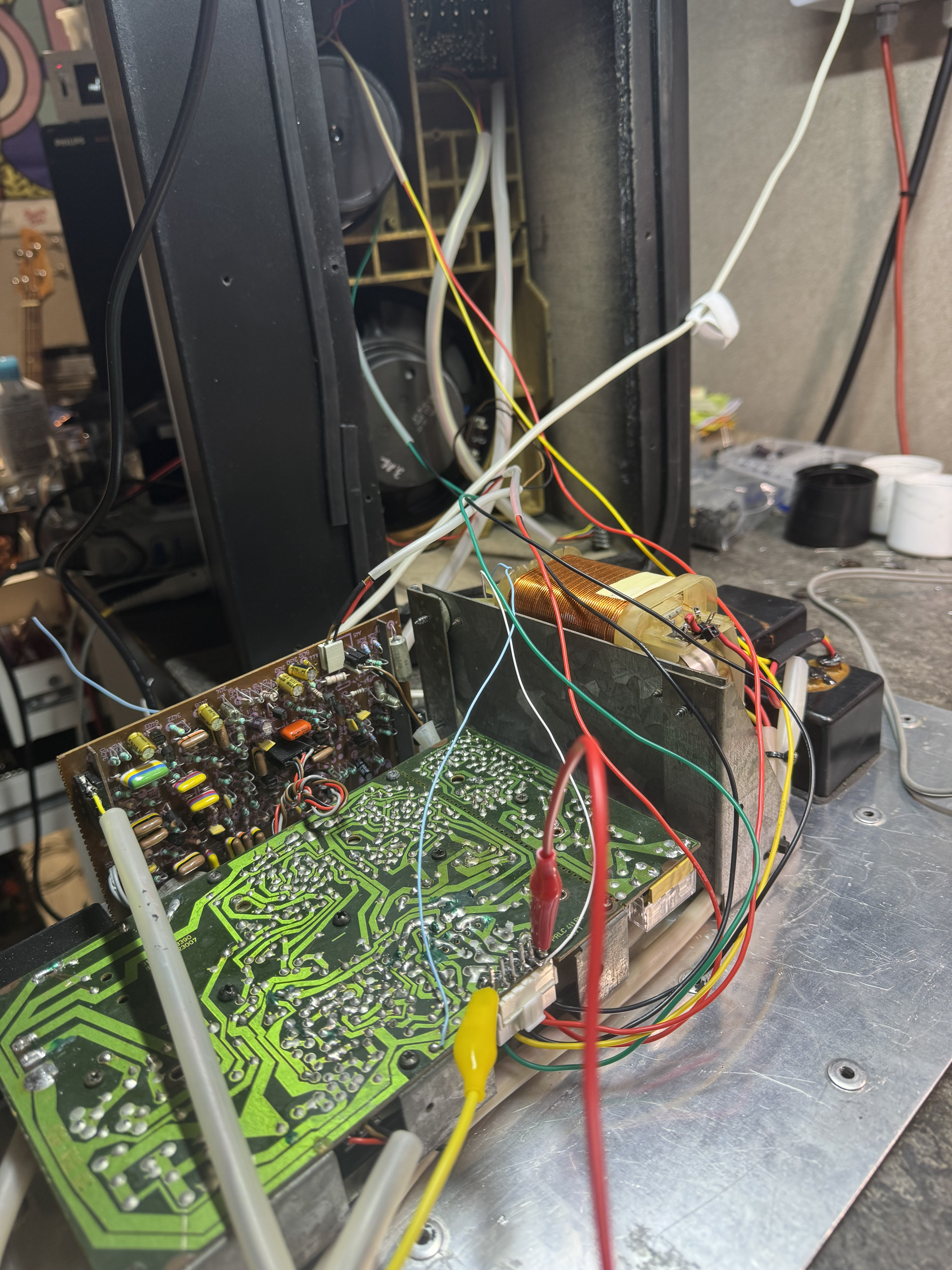

Une enceinte sur le banc en train d'être réglée...

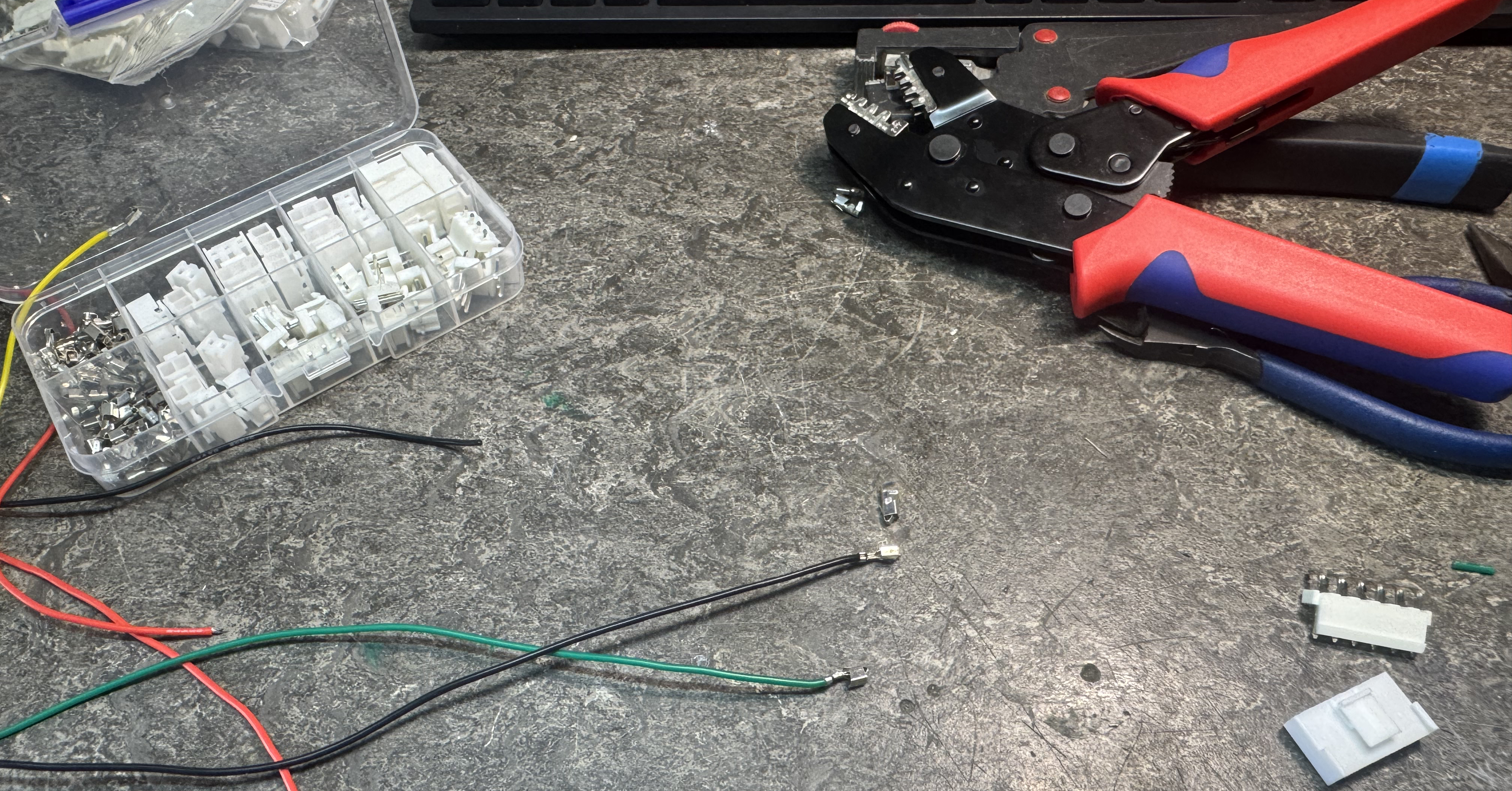

J'ai aussi pris le temps de changer les prises d'origine Philips, qui sont de mauvaise facture, et surtout je n'avais plus la partie femelle...

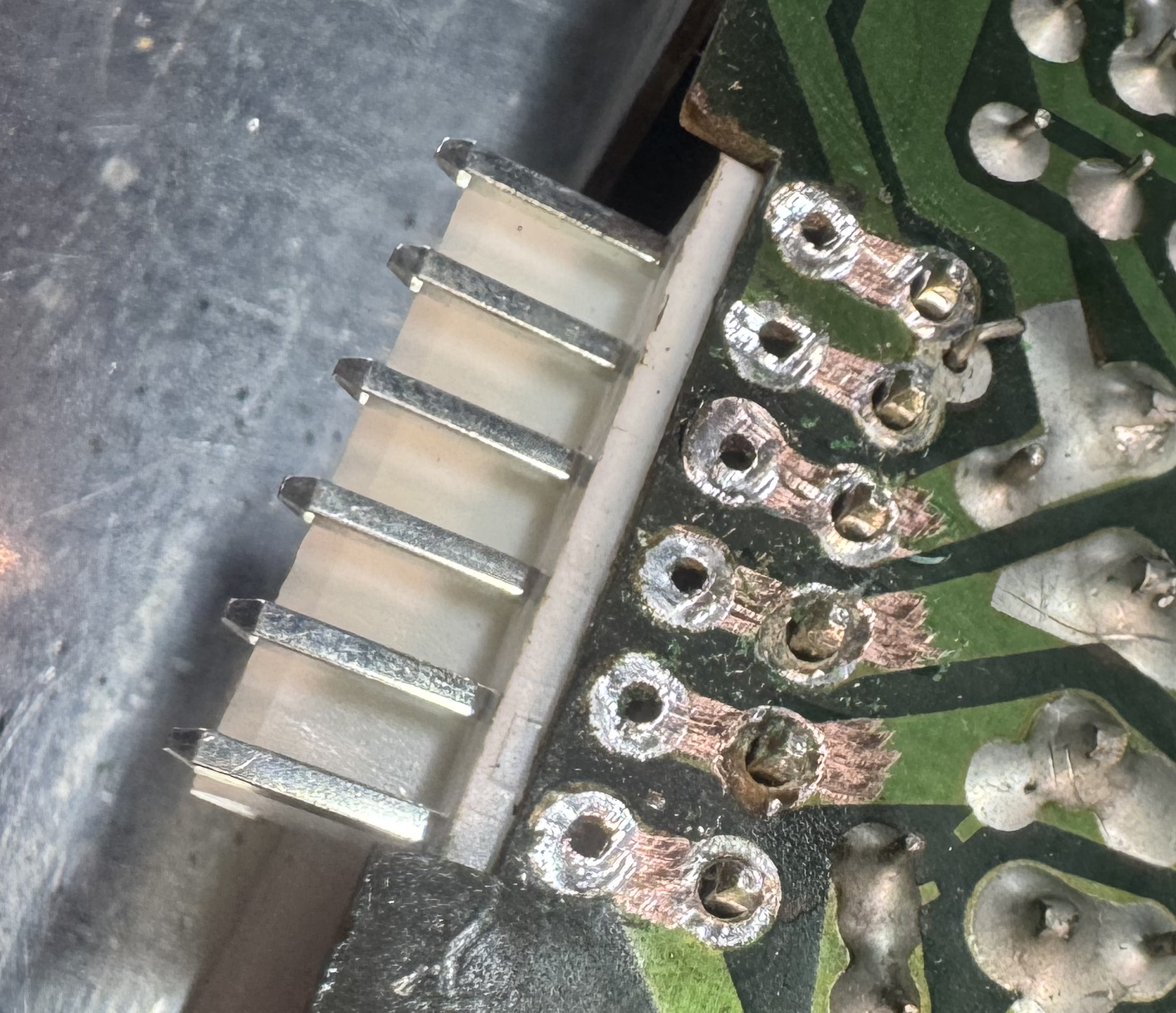

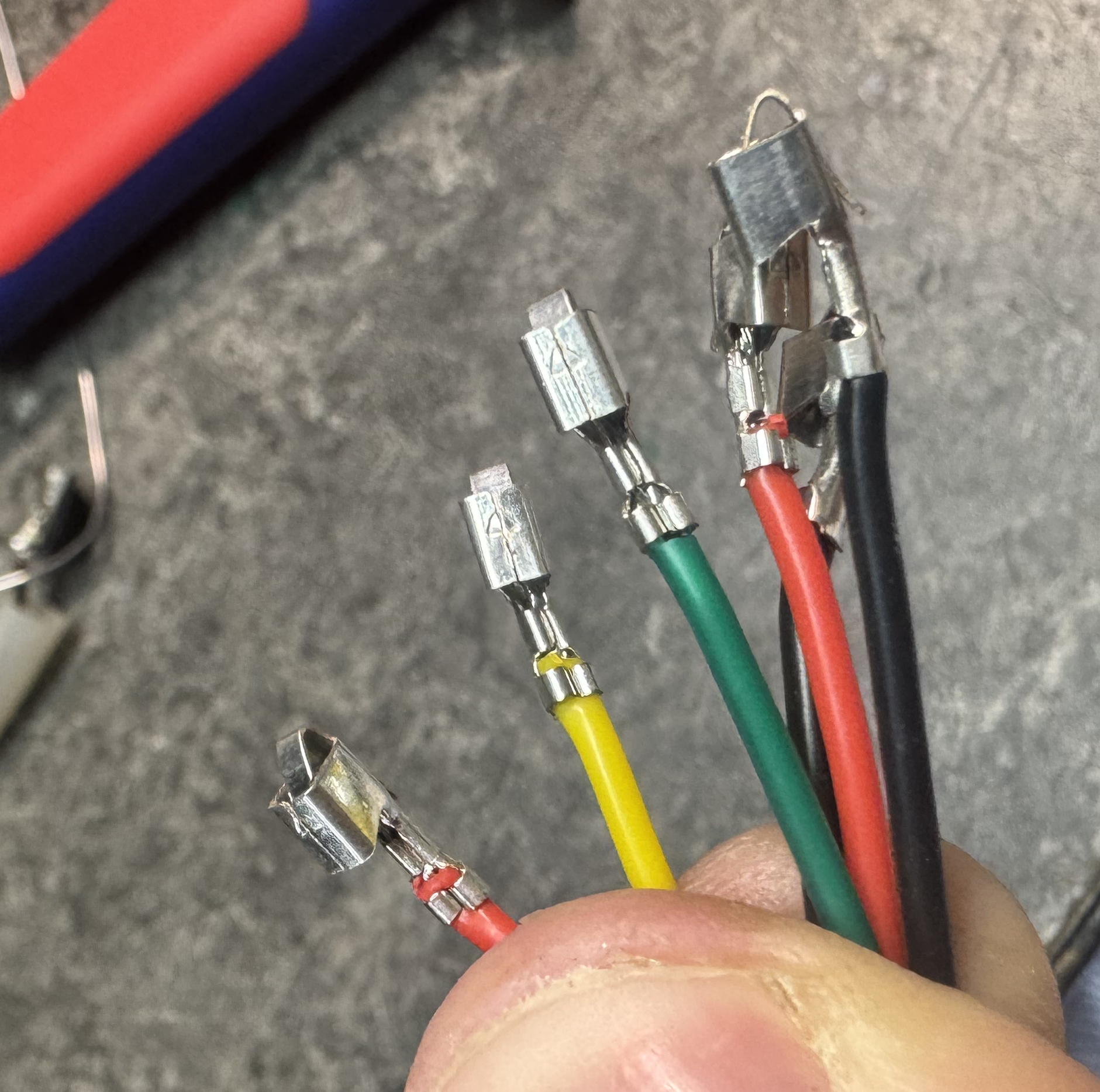

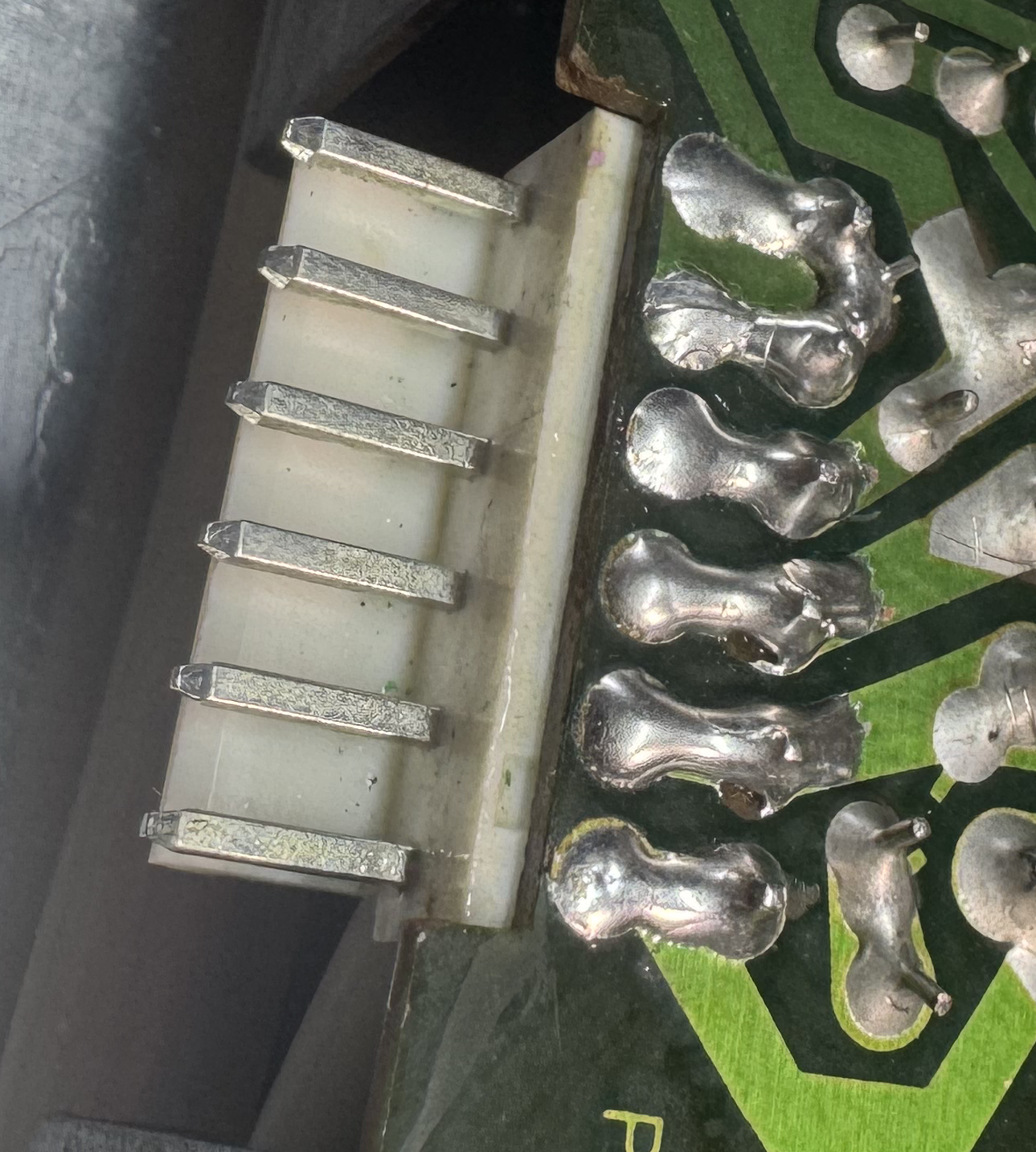

On notera la bourde que j'avais faite en commandant des right angle au lieu de straight, je pensais que ça allait passer... Rien de grave, j'ai corrigé le défaut ensuite. Les fils aussi sont neufs, respectant ainsi le code couleur et la section en 24 AWG.

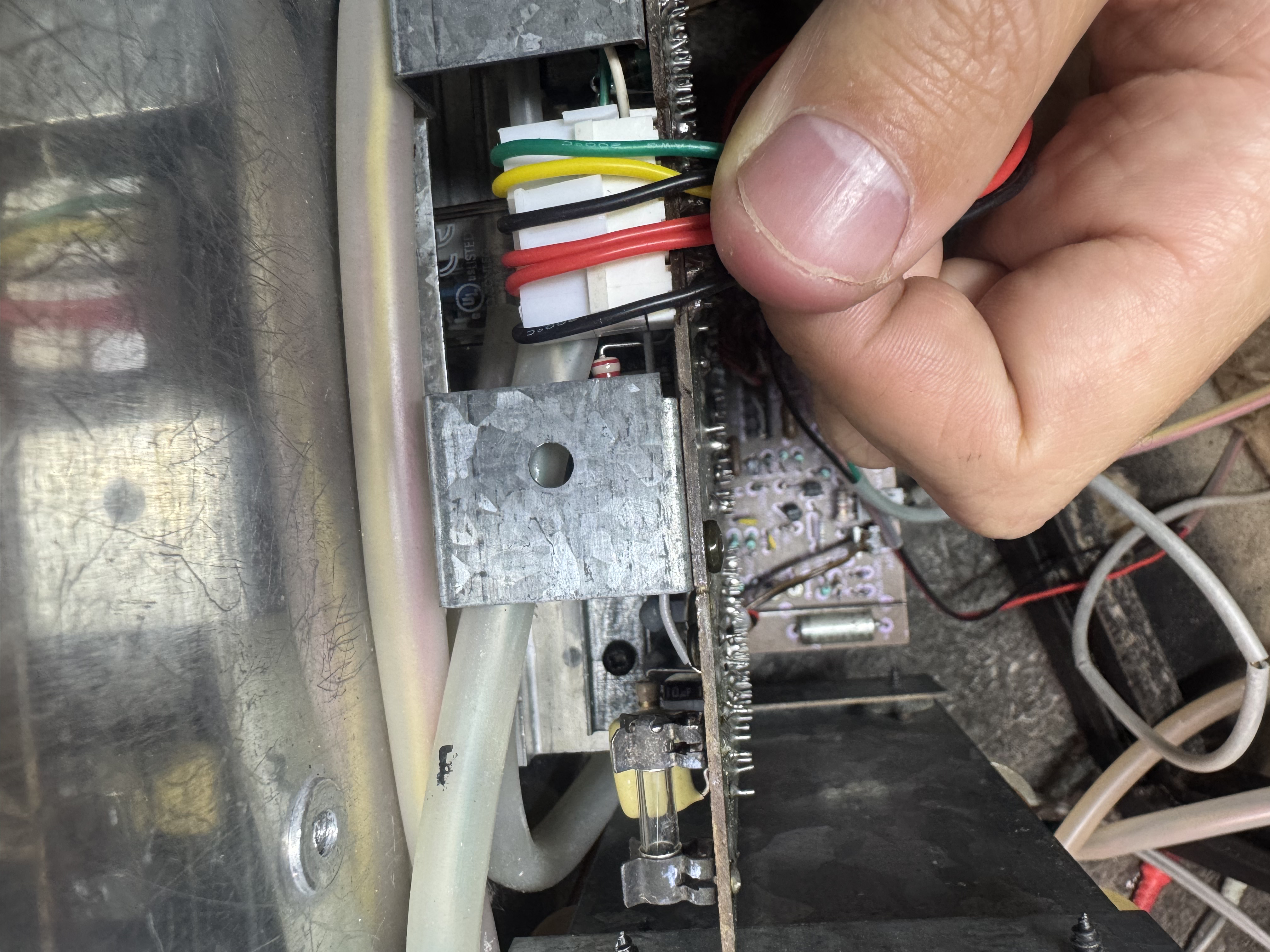

Cela fait bien plus solide que les anciens connecteurs, l'idéal aurait été de faire ça partout, mais les autres étaient en bon état et j'avais le couple complet.

Et après dépannage et remise en route :

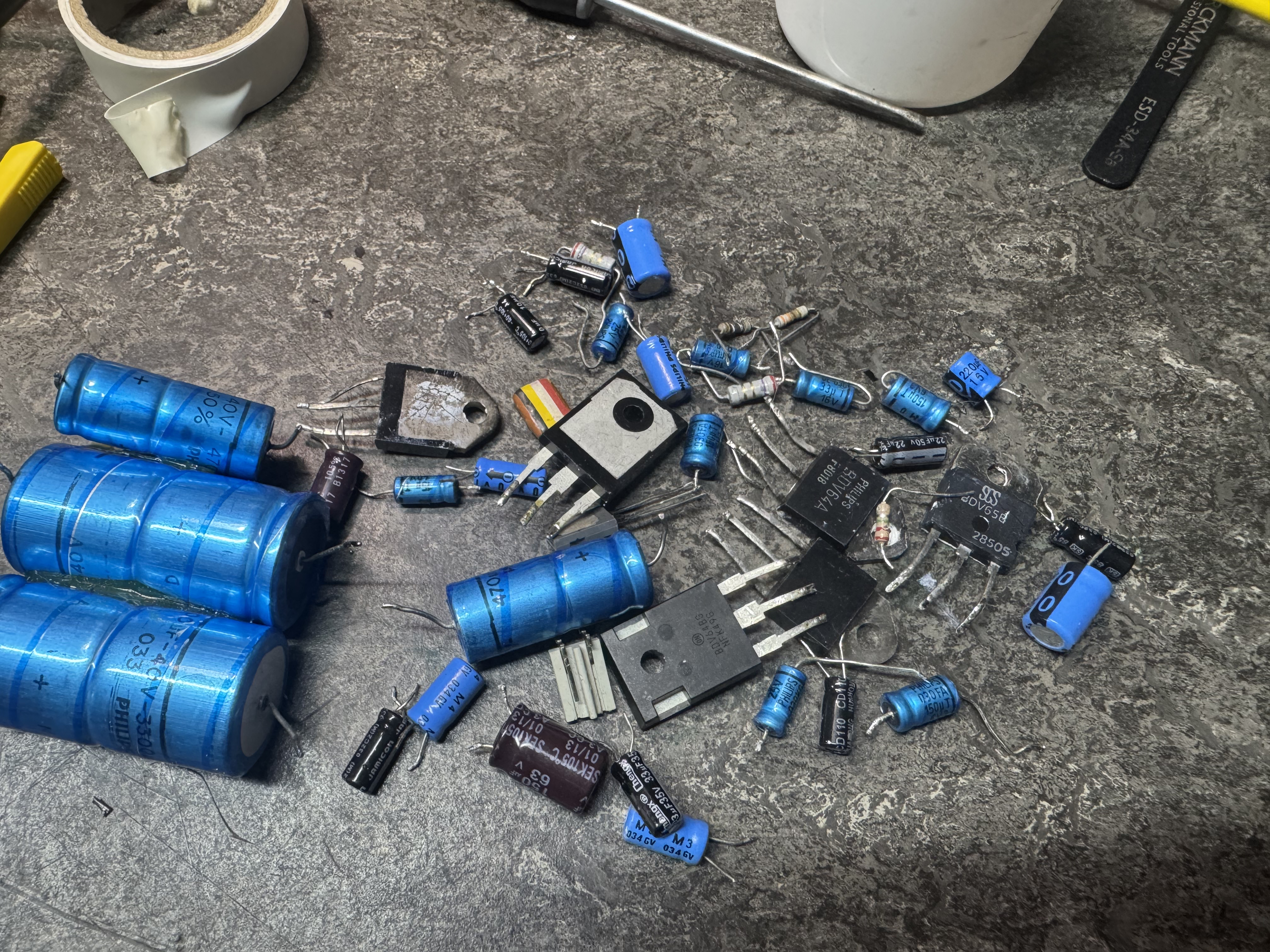

L'ancien propriétaire avait déjà changé les relais (oulah, quel travail d'ailleurs...), et pas mal de condos, disons que j'ai terminé son travail.

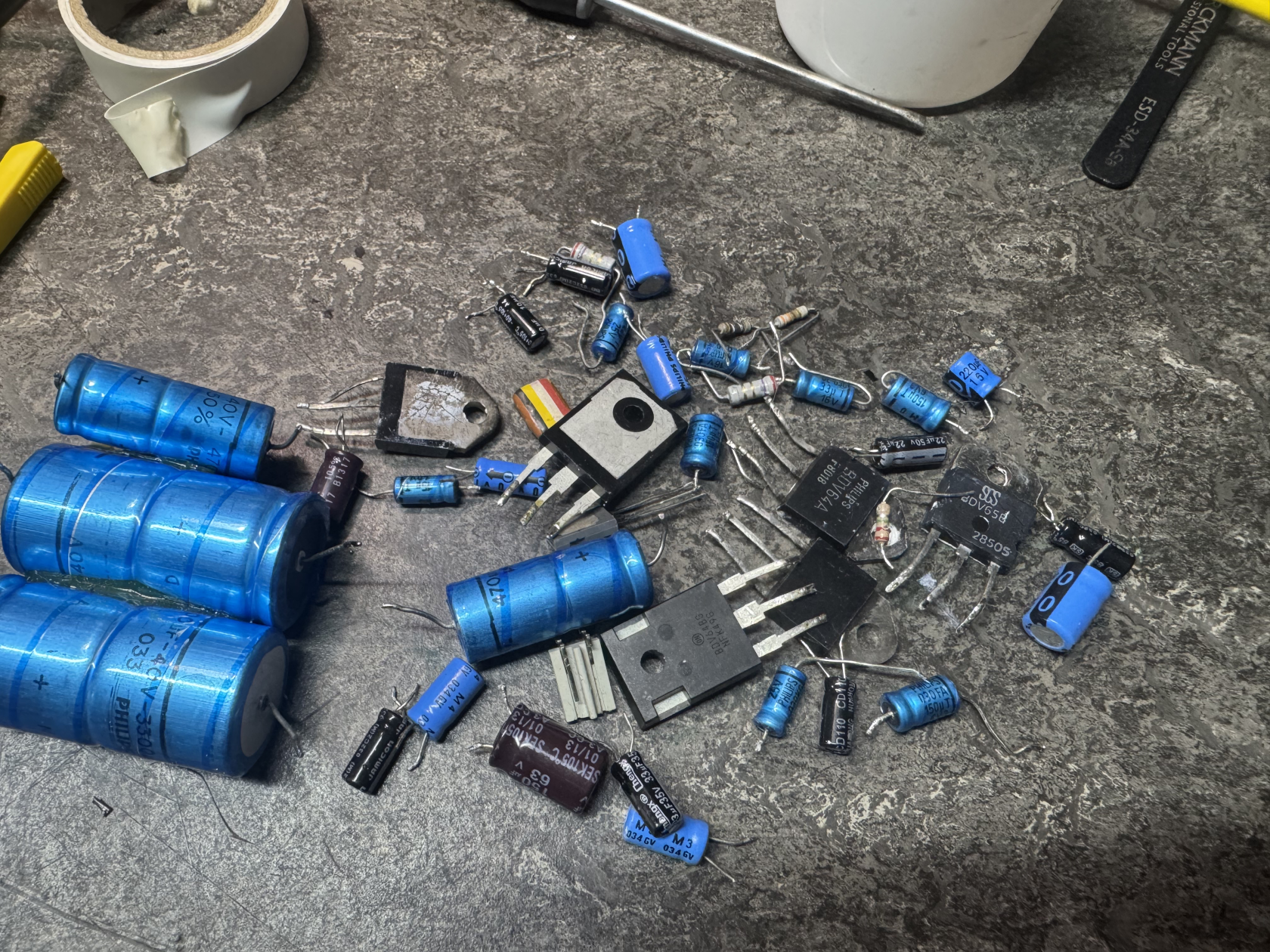

Pas mal de petites pannes aussi à trouver : résistance HS, transistor de puissance HS. Je n'ose pas imaginer le passé de ces enceintes.

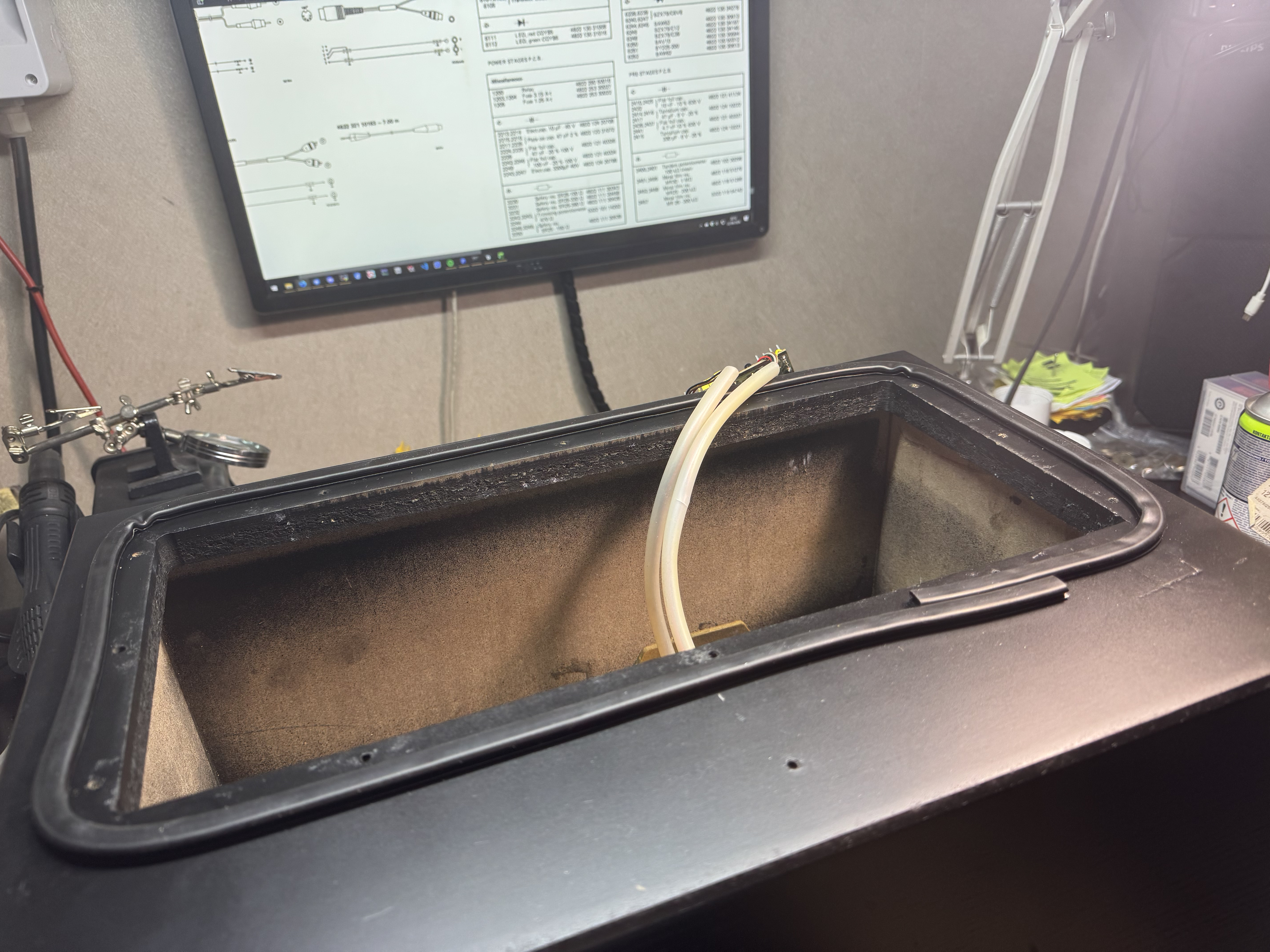

Et pour terminer, repose d'un joint caoutchouc autour, comme à l'origine.

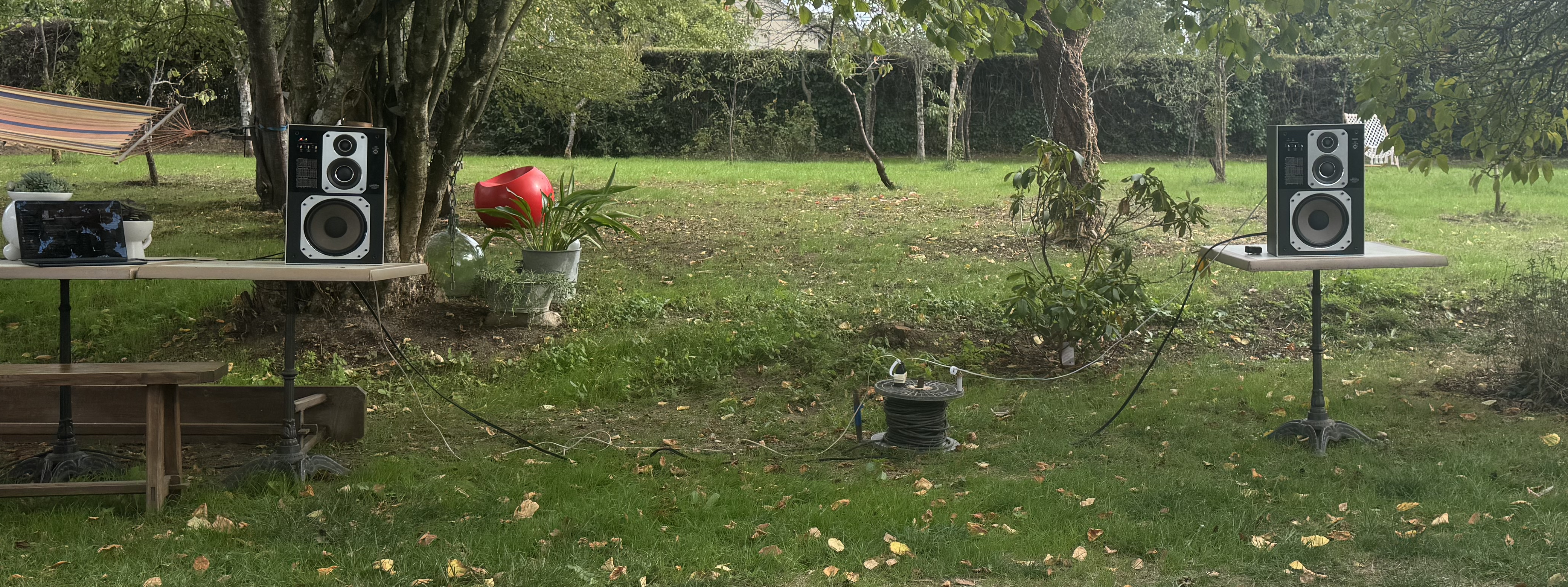

En écoute !
