Mesures
La 587 est équipée d'un AD81671/MFB4, dont il y a très peu de littérature disponible.
J'ai donc fait les mesures des paramètres T/S ainsi que du capteur MFB.
Les paramètres T/S :
| Paramètre | Description | Valeur | Unité |
|---|---|---|---|
| Paramètres électriques | |||
| Re | Résistance DC de la bobine | 3,87 | Ω |
| Le | Inductance de la bobine | 289,8 | µH |
| L2 | Inductance du modèle étendu (L2R) | 540,2 | µH |
| R2 | Résistance du modèle étendu (L2R) | 8,51 | Ω |
| Paramètres mécaniques | |||
| Fs | Fréquence de résonance | 65,6 | Hz |
| Mms | Masse mobile | 38,1 | g |
| Cms | Compliance de la suspension | 0,155 | mm/N |
| Rms | Résistance mécanique | 2,77 | kg/s |
| Bl | Facteur de force du moteur | 7,89 | T·m |
| Facteurs de qualité | |||
| Qms | Facteur de qualité mécanique | 5,45 | - |
| Qes | Facteur de qualité électrique | 0,98 | - |
| Qts | Facteur de qualité total | 0,83 | - |
| Paramètres acoustiques | |||
| Sd | Surface émissive de la membrane | 227,0 | cm² |
| Vas | Volume d'air équivalent à la compliance | 11,2 | L |
| η0 | Rendement de référence | 0,31 | % |
| SPL* | Sensibilité (2,83 V / 1 m) | 90,2 | dB |
*Sensibilité calculée à partir des paramètres T/S (2,83 V / 1 m, demi-espace)
Les paramètres ont été mesurés avec une carte son Focusrite Scarlett 2i2, en suivant ces deux tutoriels :
https://forum-hifi.fr/thread-19814.html
https://www.petoindominique.fr/php/mesureg.php
Le haut-parleur était à l'air libre, posé verticalement (axe de la membrane horizontal) et non à plat. Il avait également été rodé avant la mesure.
Logiciel utilisé : LIMP (suite ARTA). Vas a été déterminé par la méthode de la masse ajoutée, avec une masse de 24 g.
Le fichier limp : https://docs.stoneset.fr/ELECTRICAL_AUDIO/PHILIPS/_MFB%20Speakers/22AH587/AD81671_MFB4.lim
Mesure de la réponse du capteur MFB :

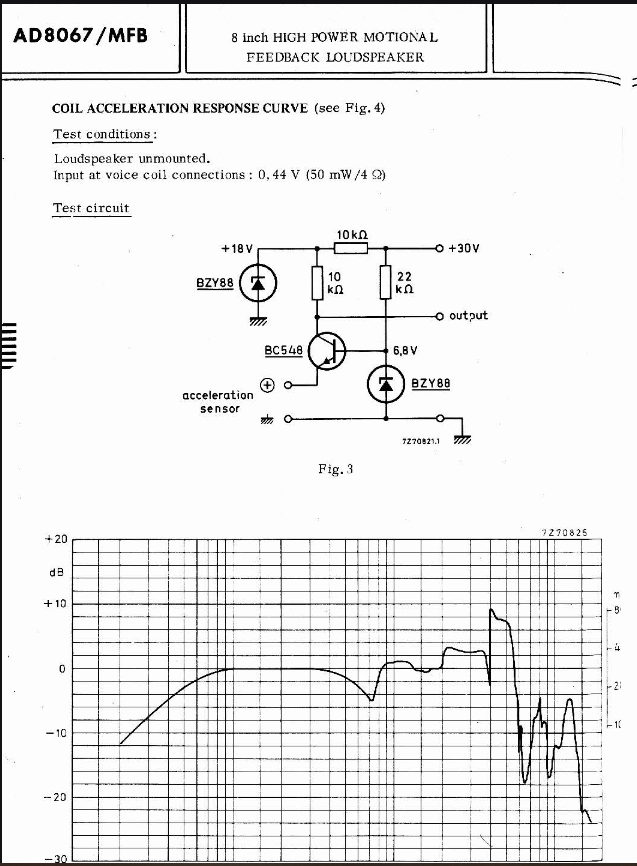

Dans la fiche technique de l'AD8067/MFB4 (le woofer de la RH544), Philips donne à la fin la réponse du capteur d'accélération, ainsi que le circuit de test utilisé pour la mesurer (fig. 3). Ce circuit est assez simple à réaliser : une alimentation 30 V, deux diodes Zener BZY88 (18 V et 6,8 V), un transistor BC548 et trois résistances. Il alimente le petit préampli à transistor à effet de champ intégré au capteur et récupère son signal de sortie.

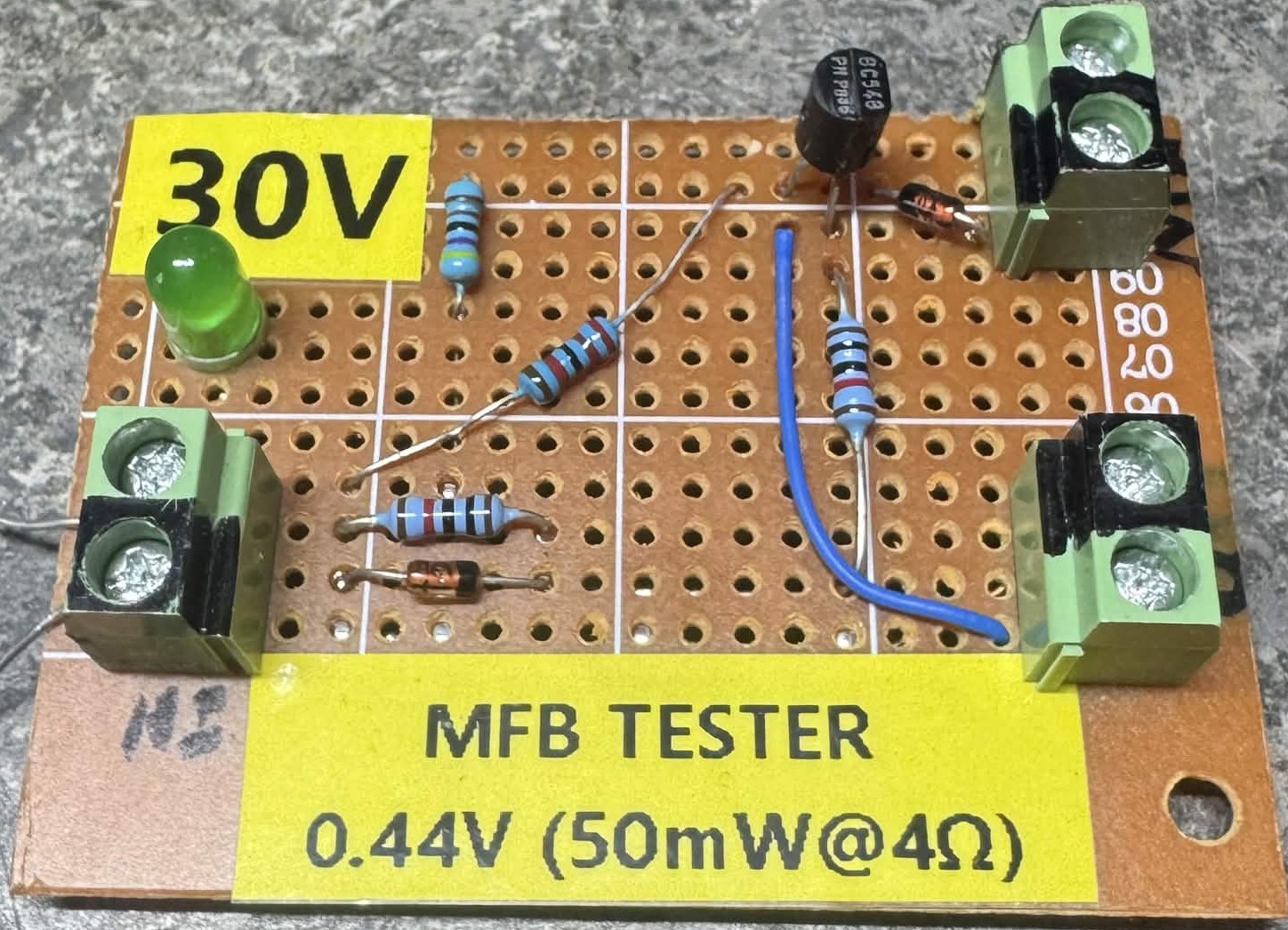

Je l'ai donc réalisé :
Ce testeur me sert à deux choses :
- contrôler le bon fonctionnement du capteur, en comparant avec les courbes d'origine quand elles sont disponibles.
- documenter les HP qui n'ont aucune documentation technique.

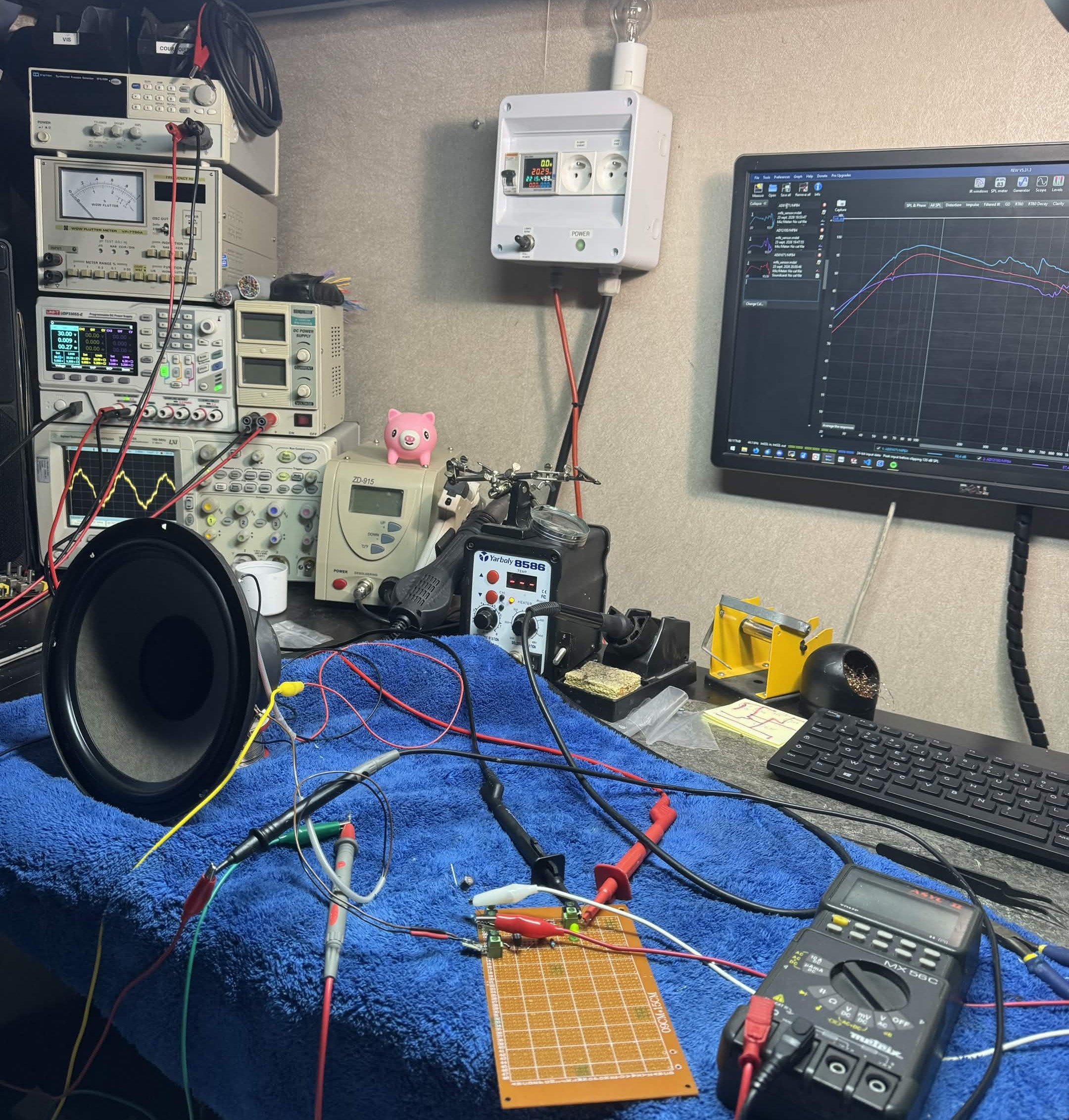

Les conditions de test de Philips sont : haut-parleur non monté, et 0,44 V appliqués sur la bobine (soit 50 mW sur 4 Ω).

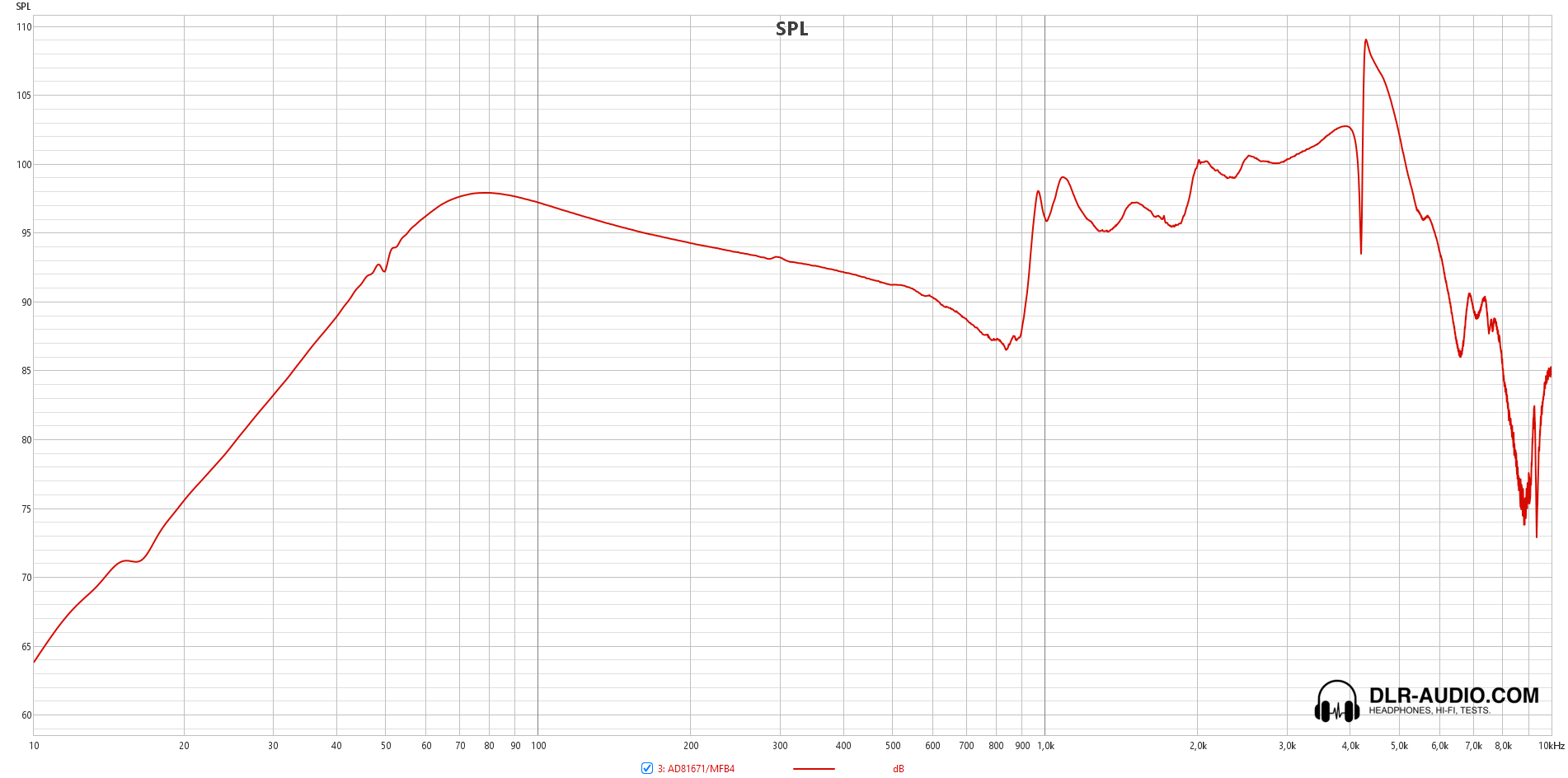

Réponse du capteur l'AD81671/MFB4 :
(l'échelle des ordonnées est relative)
